随着科技的飞速发展，REF615系列产品以其卓越的性能和稳定的品质，在行业内赢得了广泛的赞誉。为了确保广大用户在使用过程中能够充分发挥615系列产品的优势，提高操作效率，我们特编写了本操作指南，旨在为用户提供更详细的现场操作指导，帮助用户快速掌握REF615系列产品的使用方法，实现高效、安全、可靠的操作。

   在本指南中，我们将介绍REF615系列产品的功能按钮区域，以及装置常见问题的一些操作方法。

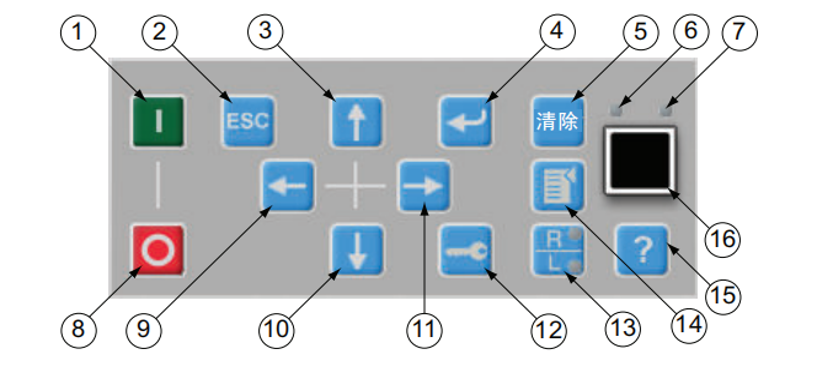

   REF615 HMI 功能区示意图如下：

  现场常见问题操作指南：

 1、怎么看开入开出以及各种功能状态？

主菜单   按 ↓ 找到   监视  按  →   I/O状态   按  →  选择想查看的选项（此处只能查看状态）。

 2、怎么改时间？

主菜单   按 ↓ 找到   配置  按  →   时间   按  →  系统时间，再进行修改。

 3、怎么看故障记录？

主菜单   按 ↓ 找到   监视  按  →   数据记录  按  →  故障记录。

 4、怎么测试保护功能？

主菜单   按 ↓ 找到   测试  按  →   设备测试  按  →    按回车再按  ↓  投入测试模式 再按回车再  按  ←  （返回）功能测试  按  →  （状态监视、电流保护、电压保护、频率保护、其他保护、控制），记得最后测试完要退出测试模式。

 5、怎么模拟输入/输出?

    模拟输出：主菜单   按 ↓ 找到    测试   按  →   设备测试  按  →    按回车再按  ↓  投入测试模式 再按回车再  按  ←  （返回）开关量输出 （x110 x100）。

输入取反：主菜单   按 ↓ 找到   配置   按  →   I/O模块  按  →   输出取反（再重复模拟输出的操作）。

 6、怎么修改电流/电压的变比？

主菜单 按 ↓ 找到   配置   按  →  模拟量输入 （电流、电压）（如果现场有测量电压，记得根据现场是星型接法还是三角形接法修改电压里的接线方式）。

 7、怎么修改各种保护的定值？

主菜单   按 ↓ 找到   定值   按  →  定值   按  →  （选择定值组）确认键（电流保护、电压保护、频率保护、其他保护、控制）其中电流保护一般是DEFHPDEF1/EFHPTOC1(零序)、PHIPTOC1(速断)、DPHHPDOC1/DPHLPDOC1（过流）这三个，找到投入的项，进入修改启动值。（如果是D版，则没有英文前面的D。启动值的xIN，这个IN是5（根据现场变比，二次侧是多少就是多少），打个比方，现场的过流值是20A，则面板上就只需要输入4xIN了）（我们继保速断的20MS对标国产继保的0S，因为20MS包括了启动的时间，实际算下来我们的动作时间更快）。

 8、现场会报CT回路故障是怎么回事？

CT回路异常是因为保护模块，CT断线的定值小，动作正常的。关闭的方法就是装置面板上，选择  配置  →  状态监视  →  CCRDDIF，关闭，然后左键退出至保存后重启即可，会报保护动作也是一样，同上找到seqrfuf，关闭并保存。

 9、远方就地旋钮怎么控制面板上的远方就地？

主菜单 按 ↓ 找到   配置   按  →  控制    按  →  常规 ，把远方就地控制的选项由   模拟量输入  切换成  开关量输入。

 10、怎么校对时间？

主菜单   按 ↓ 找到   配置  按  →  时间   按  →  时间同步   按  →  同步源（点回车）SNTP按  ↓ （到IRIG-B）再按回车键再一直点   按  ← 直到提示保存，选择保存，按回车。

 11、怎么修改显示是英文还是符号？

主菜单   按 ↓ 找到   配置   按  →  人机界面   按  →   功能块命名规定（点回车）IEC61850按  ↓ （到IEC-ANSI）再按回车键再一直点   按  ← 直到提示保存，选择保存，按回车。

 12、怎么把跳闸回路断线的灯取消使用？

主菜单 按 ↓ 找到   配置  按  →   状态监视  按  →  TCSSCBR1/2  按→  投退模式（点回车）再按  ↓  把投入改成退出，再按回车，TCSSCBR1/2 两个都要退出，然后一直点   按  ← 直到提示保存，选择保存，按回车。

 13、怎么查看发生过的事件？

主菜单 按 ↓ 找到  事件 ， 按  →   进入可根据时间查找到发生过的事件。

 14、怎么修改反时限过流，零流速断，反时限零流？

    主菜单 按 ↓ 找到   定值  →   定值  →   （选择定值组）确认键找到电流保护，DEFHPDEF1（零序）.DPHHPDOC1（过流）.EFIPTOC1（零流速断）。

    反时限过流：找到DPHHPDOC1按右键，进去往下翻找到动作曲线类型，再按右键，再按确认键，再往下翻即可找到，修改完成再按确认键，再按左键返回，然后连续按左键，直到提示保存，选择“是”，再按确认键。修改动作时间，启动值和启动倍数也是同样操作。

    反时限零流：找到DEFHPDEF1按右键，进去往下翻找到动作曲线类型，再按右键，再按确认键，再往下翻即可找到，修改完成再按确认键，再按左键返回，然后连续按左键，直到提示保存，选择“是”，再按确认键。改动作时间，启动值和启动倍数也是同样操作。

零流速断：按照上面步骤找到EFIPTOC1，按右键进入，要修改动作时间之类的就往下翻，找到动作时间，按右键，再按确认键，按上下可修改大小，修改完成再按确认键，再按左键返回，然后连续按左键，直到提示保存，选择“是”，再按确认键。修改启动值和启动倍数也是同样操作。

   主菜单   按 ↓ 找到   配置  按  →   状态监视  按  →  TCSSCBR1/2  按  →  投退模式（点回车）再按  ↓  把投入改成退出，再按回车，TCSSCBR1/2 两个都要退出，然后一直点   按  ← 直到提示保存，选择保存，按回车。

以上是我们列举的一些常见操作问题及其解决方法，希望能帮助到用户快速解决在使用过程中遇到的问题，如果有任何其他相关问题，也请随时与我们取得联系。

通过本指南的学习，相信用户能够熟练REF615系列产品的一些基本操作方法，充分发挥产品的性能优势，为工作带来便利和效益。我们期待REF615系列产品能够为用户创造更多的价值，共同推动行业的进步与发展。
