随着综保技术发展，Relion 615系列现在已经成为了主流的综保装置，使用范围也是非常广泛，可以说这个系列的产品足够完成大部分的综保任务。

那么关于Relion 615系列的程序如何去写入，就是很多技术人员非常关注的问题了。如何给Relion 615系列装置写入程序呢？这个就要借助 PCM 600系统软件。PCM 600是一款针对保护和控制装置调试的管理软件，一种高效调试工具，具有强大的信息管理和灵活的信号连接功能，能快速上传和下载数据信息，设置装置先进的参数，同时，它大大降低了故障报告的处理时间，开创了故障处理的新纪元。

下面分几点简单介绍一下PCM 600软件的应用。

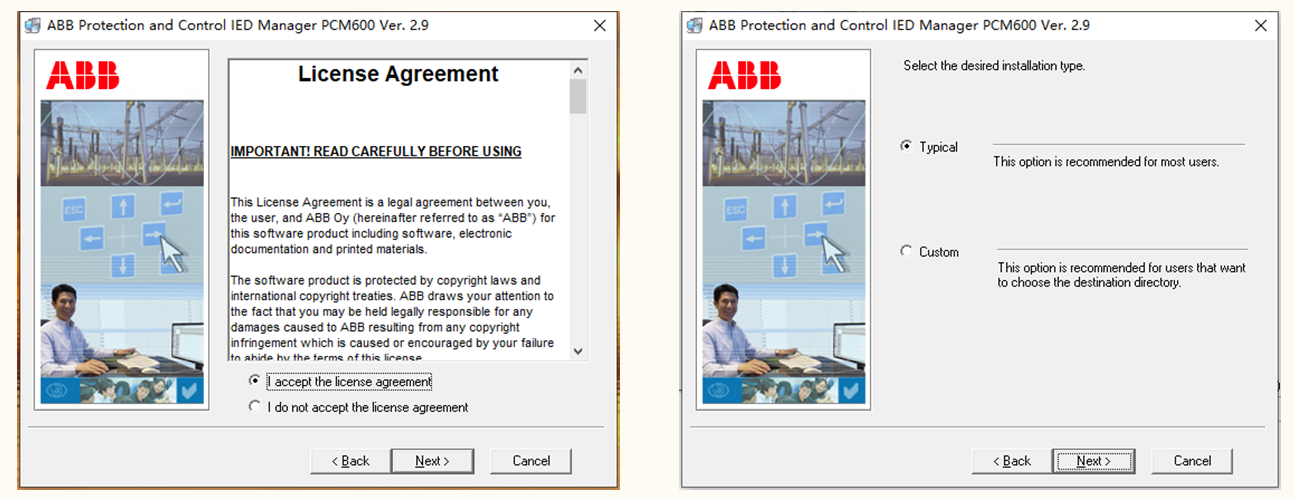

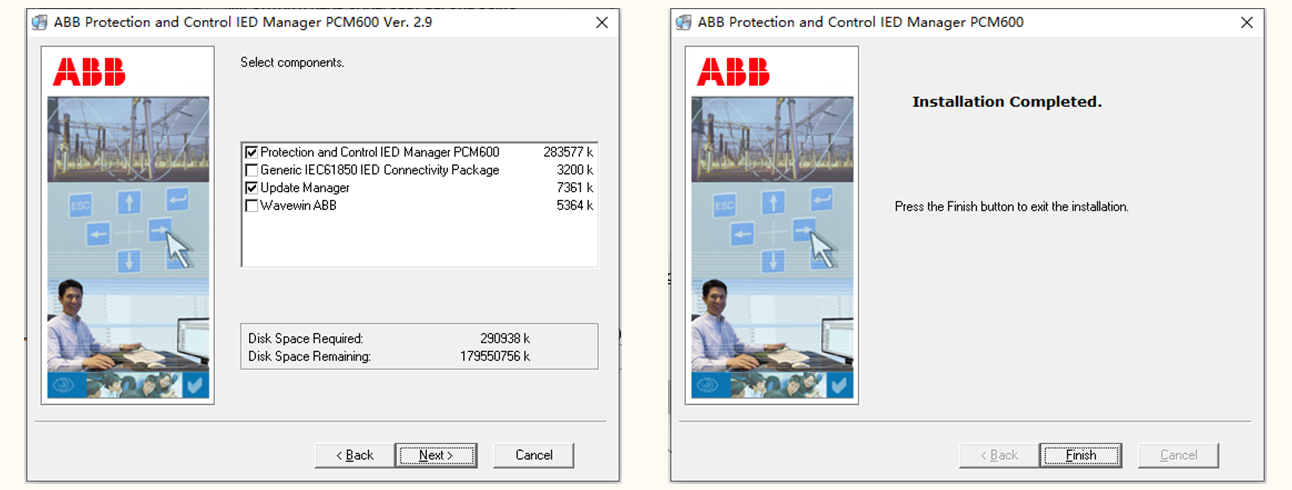

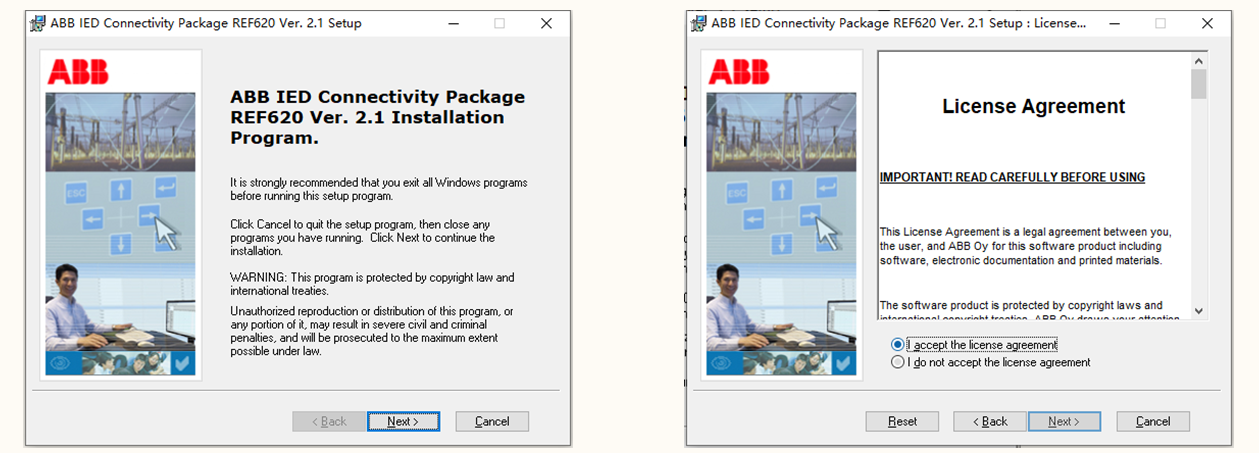

1、软件PCM 600的安装与连接包

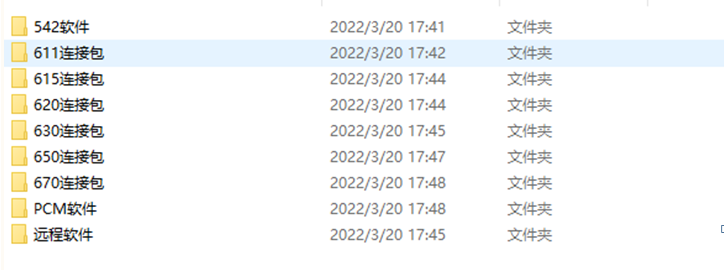

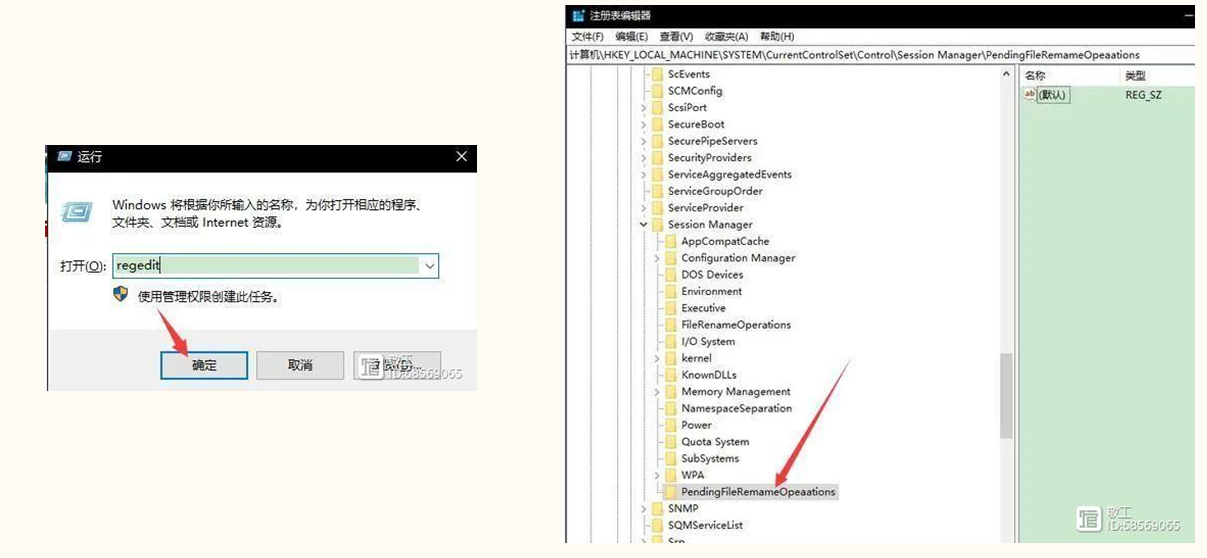

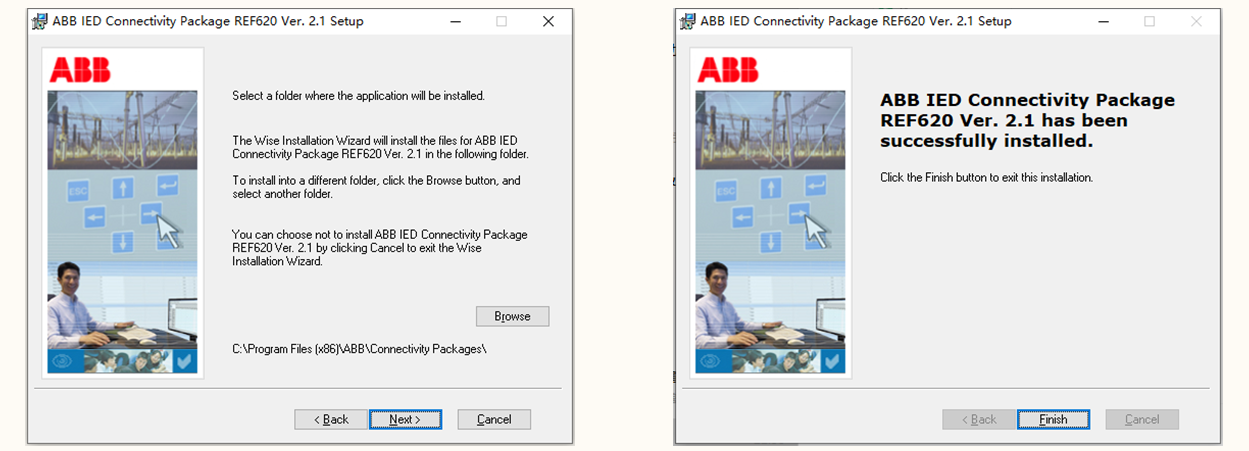

PCM 600的安装不复杂，按照默认选择安装即可，但与装置连接的连接包需要另外安装。连接包的安装也是默认选项，不要随意更改默认安装位置，有可能会导致软件报错；另外一点，部分电脑安装PCM 600可能提醒报错需要重启安装电脑，这种情况下只需要删除注册表中的一项即可。

2、软件如何与装置进行连接

连接包安装完成以后就可以通过软件对装置进行连接，导入程序和故障检测都基于这一步。615系列装置有前端和后端两个接口，默认程序导入接口在前端，但是因为后端导入程序速度比前端接口速度快，大部分一般选择后端导入。而除了选择前后端口之外就是技术键的设置，需要将装置与程序的技术键设置为相同的之后才可以进行连接，之后再进行程序的读写，故障录波的读取等。

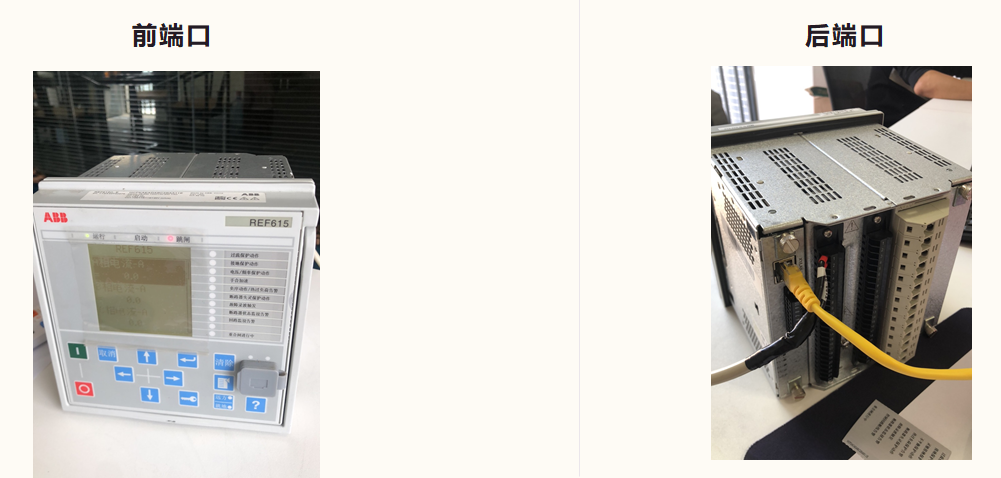

装置连接如下：

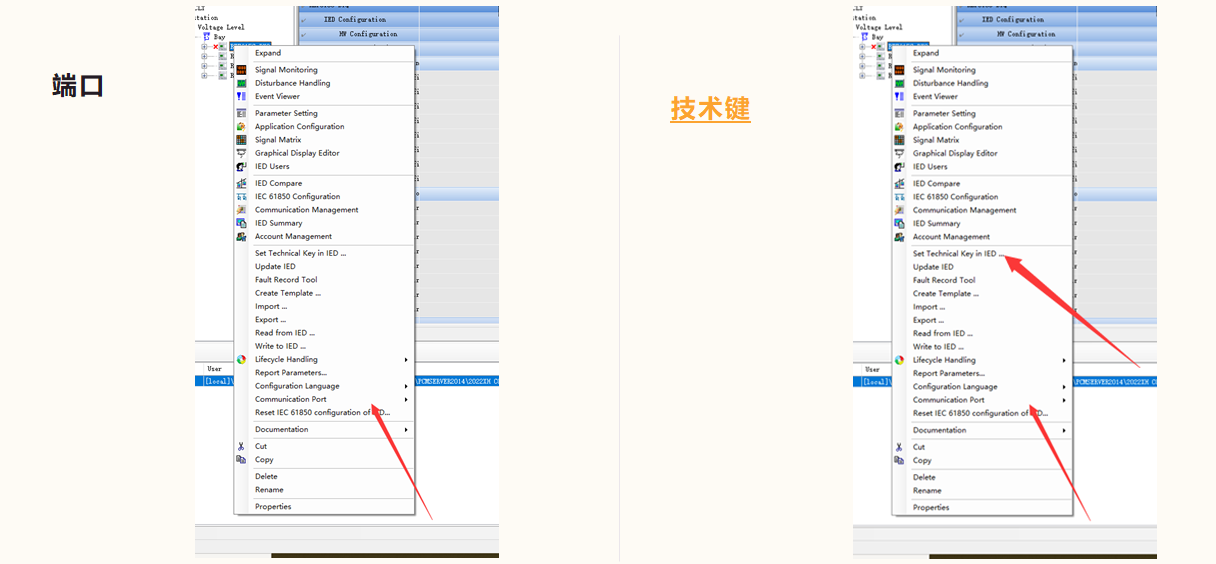

端口与技术键的设置如下：

3、615系列保护端子图的介绍以及程序的编写

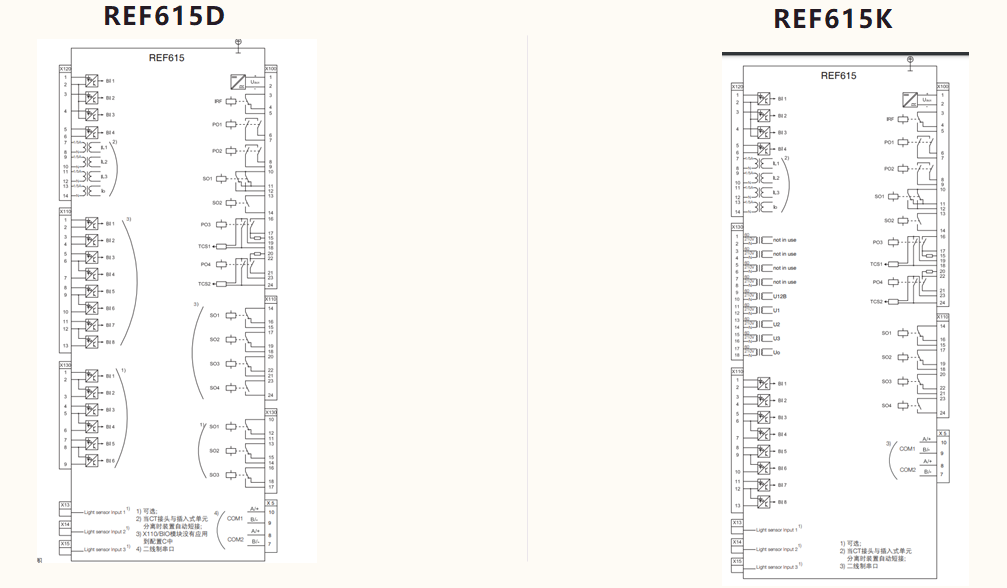

REF615D与REF615K的端子图示例如下：

程序的编写首先要从615的I/O口，也就是开入开出端口开始。根据项目的二次原理图结合端子图，先将图纸中开入与开出的定义记录下来，再根据记录的内容进行程序的编辑。通讯是固定的，基本不需要调整，和保护的程序编写也没有太大关系。

4、保护装置报警后如何查看故障情况

Relion 615系列装置拥有故障记录功能，可以通过装置上的菜单操作进行故障以及跳闸记录等信息的查看。那如何用软件进行故障记录以及故障录波（只能通过软件）的查看？首先，对装置进行连接是必要的，然后对录波进行读取，再使用专门查看录波的软件进行查看。

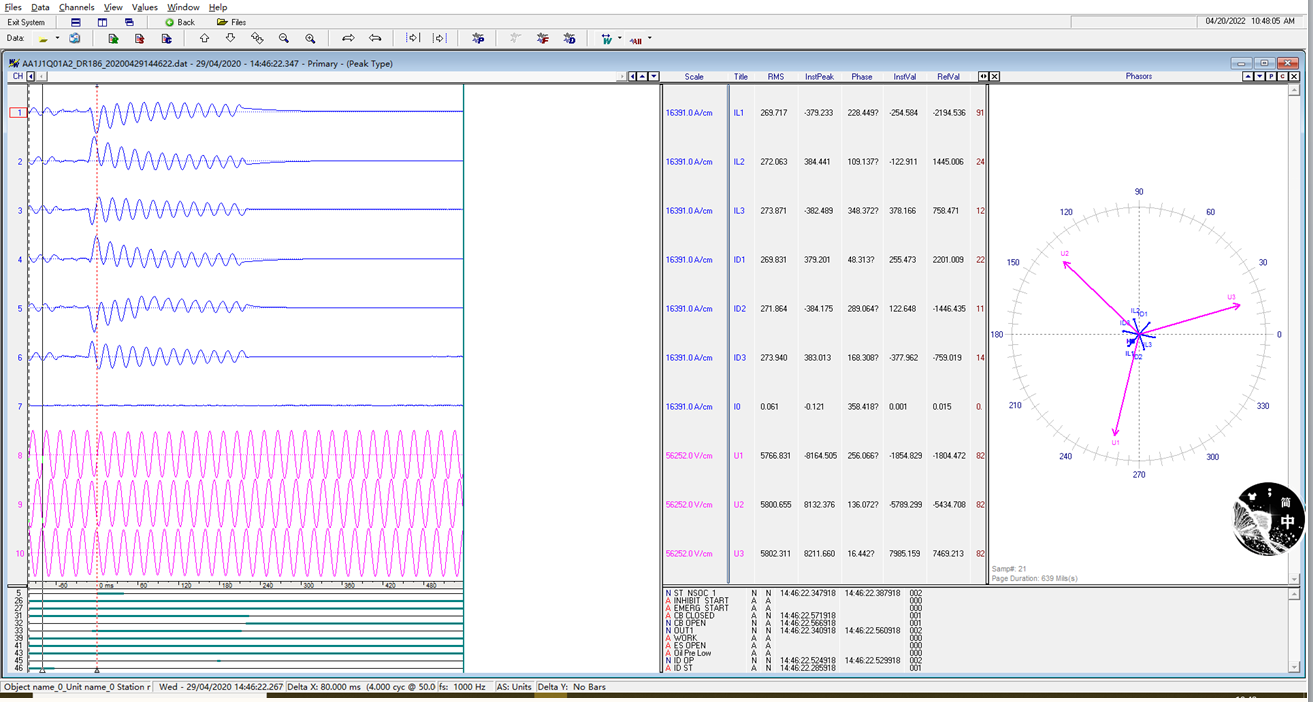

故障录波图片示例如下：

以上是关于PCM 600软件的一些实际运用基础知识，后续将继续为广大客户朋友分享关于继保运用的相关知识，敬请期待……
