REF615馈线保护和测控装置，作为专用馈线保护和测控装置，专门用于保护、控制、测量和监视公共和工业配电系统。REF615既可以适应中性点不接地电网又可以适应中性点电阻或阻抗接地电网。此外，利用装置先进的站级间通信功能，REF615也可以用于环形网状配电网络或辐射网络保护。 信海实业作为ABB授权的中压元器件产品经销商，对产品的内部结构是非常了解的，下面以两个配件为例来讲解其在REF615上的更换步骤。板卡是继保中的重要配件，如果板卡损坏，ABB继保就不能正常运行，所以更换板卡是设备使用维护人员需要掌握的技能。下面我们详细讲解一下板卡的更换步骤。
1、REF615装置为插拔式的结构，更换面板前要先将机芯和机壳分离开

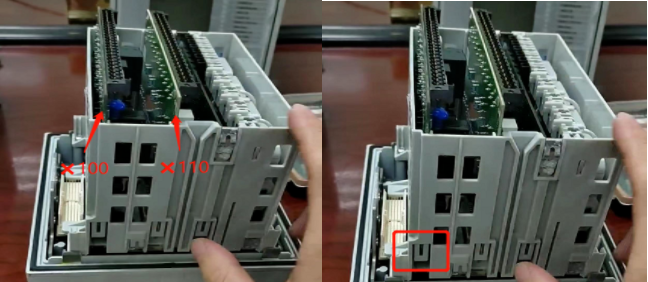

2、机芯完全与机壳分离后，将装置面板朝下放置于桌子上，同时注意看清楚需要更换的板卡的型号及其在装置中的位置。板卡是重要配件，在装置里面是用卡扣扣住的，确保它不会松动。所以拔出的过程最好是能有两个人合作完成。

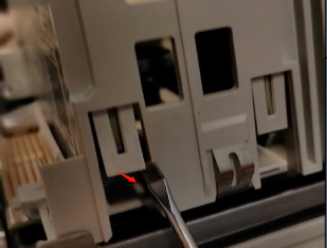

3、左手扶住装置，另一只手拿着工具将卡扣往外翘(记住一定是将卡扣向外翘)，直到卡扣与板卡分开不再卡住，此时另一个人双手扶着板卡，将板卡慢慢向上拉出，直到能与机芯完全分离为止。

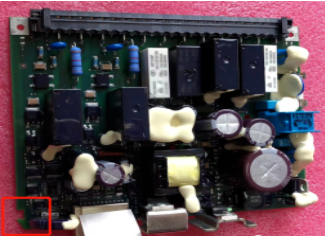

4、此时板卡已经完全拔出了。装板卡的过程就相对简单，以×100的板卡为例展示，板卡的四个角中，有1个角的旁边有个小缺口，如下图。这个位置是对应我们拔板卡的时候用工具翘的卡扣扣住的地方。
5、找到要装板卡的具体位置(注意型号区分)，将有小缺口的角朝下，方向对着有卡扣的一边，慢慢的将板卡插到机芯里即可，听到一声卡扣扣住的声音后，板卡就安装成功了。
面板作为使用人员对设备的基础评估工具，显示屏上能体现绝大多数问题。所以更换面板，也是现场人员需要掌握的技能。下面我们详细讲解一下面板的更换步骤。
1、REF615装置为插拔式的结构，更换面板前要先将机芯和机壳分离开

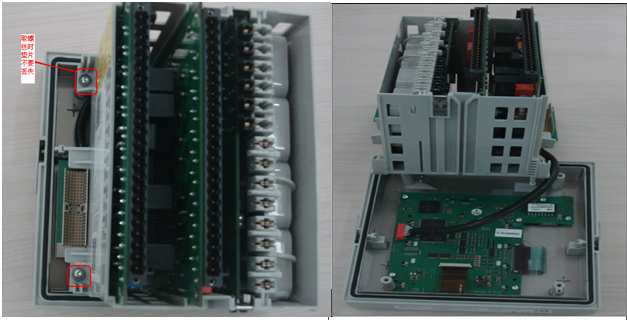

2、接下来，我们将面板上的螺丝取下来

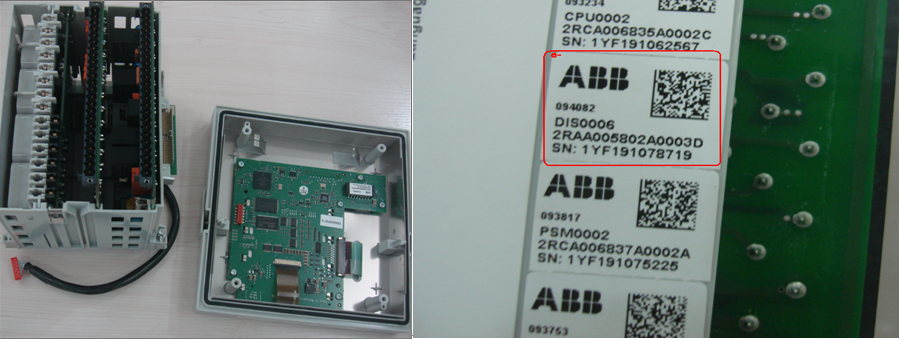

3、将面板上的连接线取下来，然后把机芯上的故障面板标签取下来贴到故障面板上
4、将新的面板换上去，然后把四个螺丝锁上去。注意：垫片不要忘了！

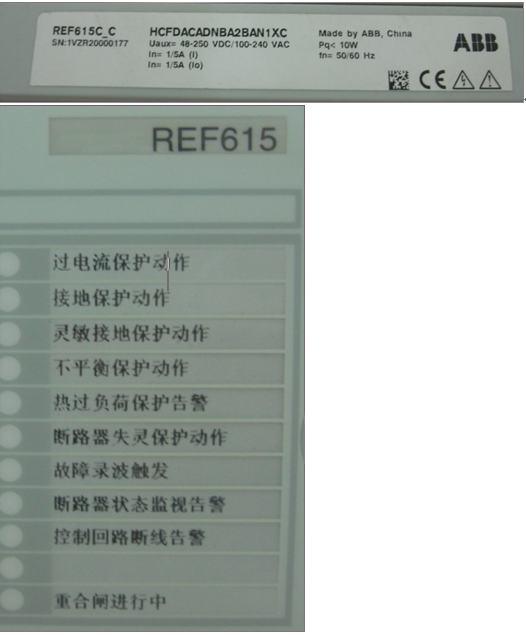

5、将故障面板上的LED标签及型号标签取下来，装到新的面板上
3.0版本
3.0版本面板更换流程是一样的，它的区别在于有两个地方

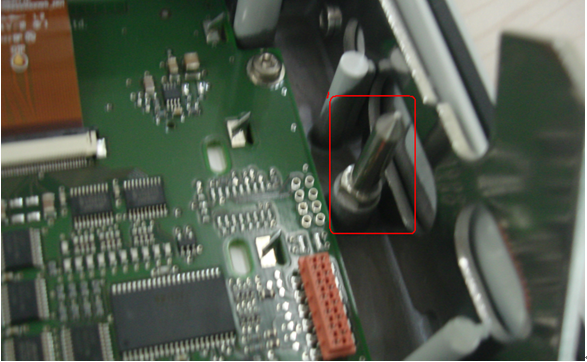

1、定位销针。更换时要先将故障面板上的定位销针取下来，然后马上装在新的面板上

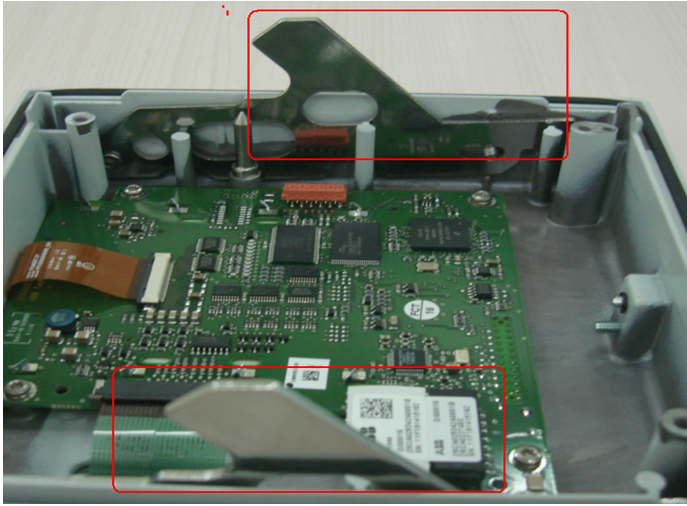

2、连接片。更换时要先将故障面板上的连接片取下来
