SPAJ140C是组合式过电流与接地故障继电器，用于直接接地、电阻接地或阻抗接地电力系统中的辐射式馈线作为有选择性的短路和接地故障保护。当电力系统中的电力元件或电力系统本身发生故障危及电力系统安全运行时，SPAJ140C能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展。

下面以该产品为例，讲解140产品如何更改定值，详情如下：

一、基础操作

按STEP进入菜单，按PROGRAM一秒以上进入子菜单，按S一秒以上向前切换子菜单，按S零点五秒向后退，切回主菜单也是按S零点五秒切回。装置处于菜单哪个位置还是要根据字符显示和灯来判断，具体处于哪个菜单以手册为主，下附菜单图。

二、如何调整定值，以整定过流速断为例来进行步骤解说

1、按STEP至I>>灯亮起，显示屏显示为速断整定值。

2、按PROGRAM一秒左右进入子菜单，显示为红色数字1并且闪烁，1代表第一定值组，绿色代表定值。

3、3、按PROGRAM直至显示屏开始闪烁（五秒左右），进入整定模式。

4、按PROGRAM一秒左右，第一位数字开始闪烁。

5、按S改变数字，完成后按PROGRAM切换至下一位。重复设置直至三位数字设置完成。

6、如有需要当小数点闪烁时按S切换小数点位置。

7、小数点设置完成后按PROGRAM一秒左右直至显示屏闪烁，同时按下PROGRAM和STEP进行保存，保存成功可以看见绿色数字变成破折号，即“1———”。

8、如需改变第二定值组，则在第二步这个状态时按STEP一秒进入第二组定值组。

三、注意事项

1、开关量定值显示的是校验和，即从外部菜单只能看到一个值，需要进入子菜单才能查看每一个开关位置设置值。校验值如何计算下附图。

2、关于第二定值组，通过继电器A进行切换，具体在继电器A的第四子菜单，A继电器功能选型参考下附图。

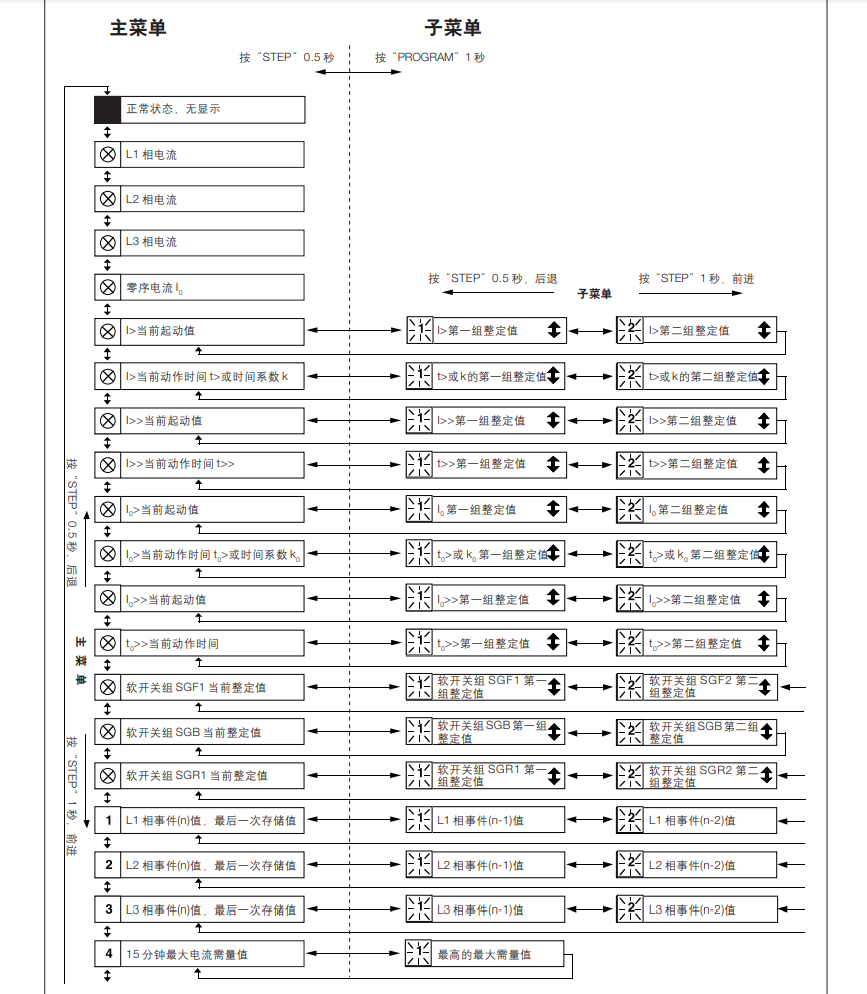

图1  部分菜单名

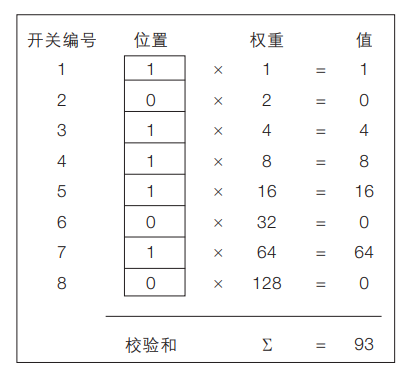

图2  开关组校验值计算方法

图3 菜单补充以及继电器功能

以上是140产品更改定值的一些基本操作，如需了解关于SPAJ140产品的更多信息，可查阅下方产品手册或者随时与我们取得联系。
