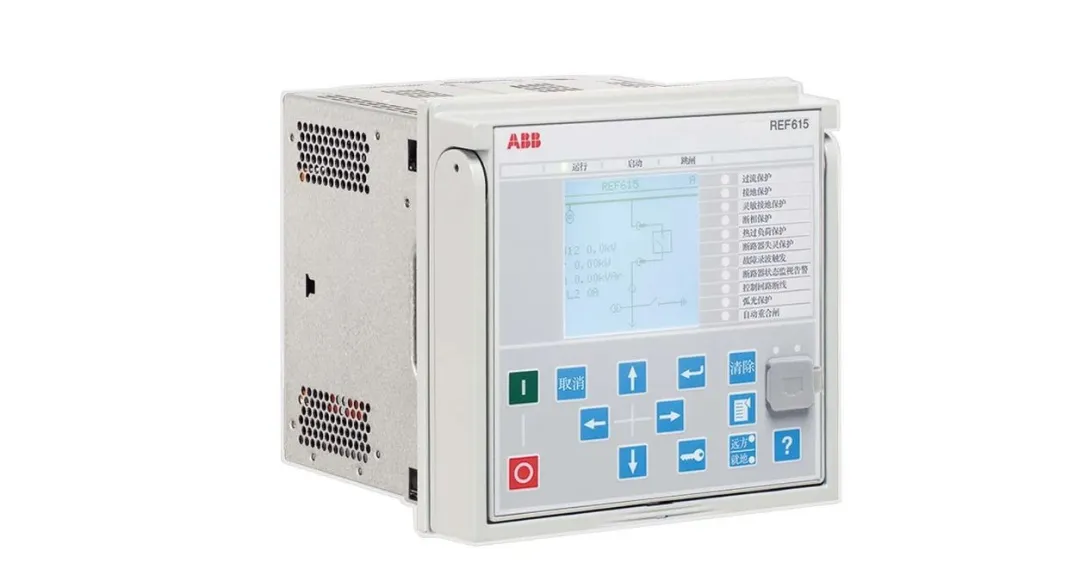

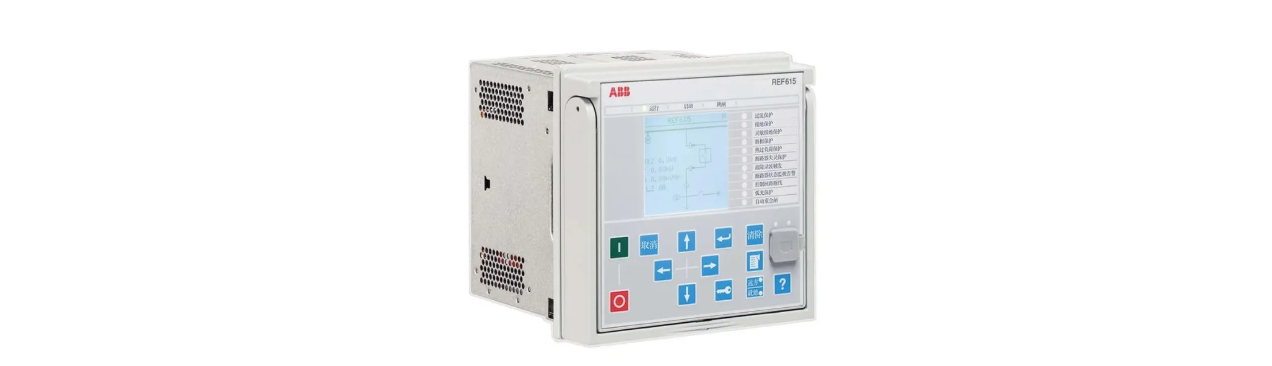

今天来聊一聊ABB继电保护装置REF615如何查看和消除报警，以及如何分析具体的故障记录。希望能为大家在实际操作中提供些许帮助。

一、如何查看报警内容

ABB继电保护装置REF615提供了多种方式来查看报警和故障信息，首先我们可以通过设备的事件菜单来快速了解报警内容。

   1.事件菜单

事件菜单记录了设备中发生的所有事件，包括状态变化、控制命令执行、保护动作等。这些事件记录相对简略，主要用于快速了解设备的当前状态。例如，电压或电流的变化、继电器的合闸或跳闸等都会记录为事件。对于日常维护人员来说，通过事件菜单可以掌握设备的实时运行情况。

然而，由于事件菜单会记录大量的设备活动，包括一些非故障性事件（例如状态变位等），因此仅通过事件菜单来判断设备是否出现了故障可能不是非常有效。

   2.故障记录菜单

相比事件菜单，故障记录菜单则更为关键。它专门记录了所有与跳闸相关的故障信息，包含更为详尽的数据。当继电保护装置发生跳闸动作时，故障记录会详细列出每次故障的发生时间、各相电流电压的全量信息以及动作模块的具体内容。

通过故障记录，用户可以清晰地看到跳闸的原因以及设备在故障发生时的运行状态，这对进一步故障分析非常有帮助。

二、如何消除报警

当我们通过事件或故障记录菜单确认设备发生了报警或故障后，下一步便是如何处理这些报警信息。在REF615中，报警可以通过以下几步消除：

   1.确认报警原因

首先通过事件菜单或故障记录菜单确定报警或故障的性质，是状态变位报警还是设备实际出现了故障。

   2.处理故障

针对设备跳闸或异常故障情况，采取相应的措施，如排查线路问题、恢复供电或更换设备。

3.手动复位

在确认故障已经排除后，进入保护装置的清除选项进行手动复位，以消除设备显示的报警信息。需要注意，只有在故障彻底排除后再进行复位，否则报警可能会再次触发。

三、故障记录如何分析

掌握如何查看报警信息后，接下来就是如何分析故障记录，这是故障处理的核心环节。REF615的故障记录中包含了大量的关键数据，主要从以下几个方面进行分析：

1.查看动作模块

动作模块的记录可以告诉我们，设备在哪些保护功能下发生了动作。例如，过流保护、过压保护等模块会在发生相应的故障时记录详细的动作数据。通过分析这些动作模块，可以迅速了解是哪种故障引发了跳闸，以及动作时间点、触发条件等关键信息。

2.各相电流和电压的分析

故障记录中还会详细列出故障时的电流和电压数据。通过这些数据，可以判断故障发生在哪一相或者是否为三相故障。一般情况下，如果某一相的电流突增或者电压出现明显异常，则可能是该相出现了短路或接地故障。

分析这些数据信息时，通常需要结合电力系统的运行情况进行判断。例如，三相短路、单相接地、相间短路等不同的故障类型都会有不同的电量特征。通过电流电压的分析，不仅能判断故障性质，还能推测故障位置，为后续故障排查提供依据。

3.读录波分析

除了故障记录外，还可以通过读录波功能来进一步分析故障的详细信息。录波记录是通过对故障前后瞬态电量波形的捕捉，帮助用户更精确地分析故障过程。这部分内容我们在系列的第一篇文章中有详细介绍，大家可以回顾一下。

四、总结

ABB继电保护装置REF615为我们提供了多种查看和分析报警的方式，事件菜单适合快速了解设备状态，但如果需要深入分析故障原因，还需通过故障记录菜单获取详细的故障数据。通过分析动作模块、各相电流电压数据以及读录波记录，我们可以全面地判断故障原因并采取相应的处理措施。

希望今天的分享能帮助大家更好地掌握REF615的故障查看与分析技巧。下次遇到报警时，不妨按照今天的思路进行操作，相信能够更快地找到故障根源并加以处理。
