ABB继电保护RE_615系列广泛应用于电力系统中，今天凯炀电气就和大家分享下ABB继电保护RE_615的常用基本操作。

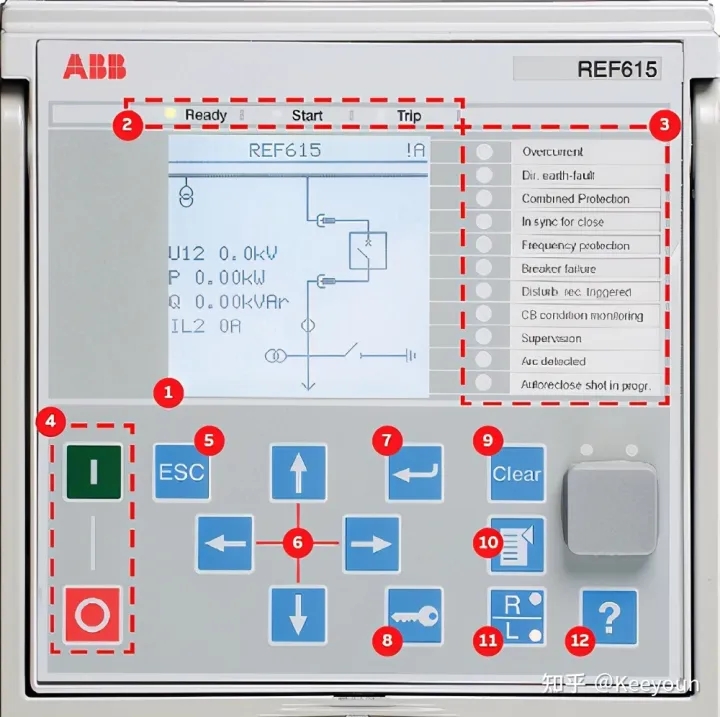

人机机界面介绍

1. 显示屏，单线图, 测量界面, 主菜单；

2. 测试及保护LED指示，Ready-LED长亮:OK, Ready-LED闪烁:装置內部故障

Start-LED长亮:保护功能启动, Start-LED闪烁:装置闭锁, Trip-LED:装置保护跳闸

3. 11个可编程LED，LED可为报警及指示, 可设置为常亮或闪烁；

4. 控制按钮，按断开/投入，进入來确认动作.若有多于一个以上可控制设备,

需先用方向键来选择要控制的设备，需在本地模式下控制；

5. 退出\取消，可用來取消动作或退出设定模式返回至主菜单；

6. 方向键，左=返回, 右=进入, 上=向上,下=向下上/下亦可选择可控制设备；

7. 进入\选择，进入 保存设定值修改模式及确认设定值；

8. 权限，若有使用权限, 可利用此按钮登入或退出；

9. 清除，清除事件或指示；

10. 主菜单，在主菜单, 单线图, 测量页面；

11. 就地\远方，改变控制权限 本地/远方；

12. 帮助，查看帮助信息。

人机界面使用简介

改变语言

Menu → Language您可在主菜单按ESC及來改变语言，出厂默认英文。

改变屏幕对比度

按ESC以及按或來修改屏幕对比度。

清除事件或指示

有2种方式可清除事件或指示

• 按Clear進入清除菜单, 或在主菜单中选择 Clear. 接着选择需要清除的項目之后, 按回车键→ 按，再按回车键

• 按Clear保持3秒來清除指示灯, 之后, 再立即保持3秒來清除LEDs

进入主菜单及修改参数

按菜单键來在主菜单、单线图、测量界面窗口切换

按→及选择您想修改之设定值, 接着, 按回车键以及利用或來修改。

存储设定

按菜单键返回主菜单或按退出。装置跳出确认是否修改, 选择“Yes“.

Menu → Configuration → General → Software reset.

改变定值

Menu → Settings → Settings → 选择定值组（默认1）按回车键 → Current Protection → PHLPTOC1 → Start value.

输入/输出 状态

Menu → Monitoring → I/O status

改变保护功能代码, 由IEC 61850名称改为IEC 60617或是ANSI

Menu → Configuration → HMI → FB Naming convention

查看故障记录, 最近一比故障的电流电压值

Menu → Monitoring → Recorded data → Fault record

右上角显示区

屏幕右上角用來显示执行动作或是使用者权限。说明如下：

S =参数储存中, ! =警告 以及/或是指示

V =浏览者, O =操作者, E =工程师, A =系统管理者

查看装置型号, 序列号, HW版本及软件版本

Menu → Information → Product Identifiers

查看內部故障码

Menu → Monitoring → IED Status → Self-supervision

恢复出厂设定

警告! 所有参数会恢复到出厂设定. 若此装置在使用中有负载, 这样的修改可能使保护功能动作Menu → Configuration → General → Factory SettingUsing the local HMI

以上就是ABB继电保护615系列的基本操作，希望能够加深大家对RE_615系列操作的了解。
