提到弧光保护呢，首先就要提到我们的老朋友RE_615系列装置，可能很多朋友还不知道，我们615系列其实也是可以选配弧光保护的。

根据615系列产品资料上订货号的选配表，可以清楚看到615本身就是可以选配上弧光功能的，而在615上的弧光模块其实是放在通讯模块卡上的，因此在615选配弧光时，串口以及协议就有一定的要求。

但是不可否认的是，用615选配带上弧光保护的优势也是很明显的，不需要额外添加装置进行弧光检测，只需要接上配套的弧光探头即可实现弧光检测功能，同时也能很好的完成弧光保护的任务，而且因为本身就位于通讯板卡上，弧光保护通讯方面也没有受到影响，因此对于弧光保护要求并没有特别高的现场，615选配弧光无疑是最好的选择。

有的朋友看到这里就想问了，那要是我们现场对弧光的要求特别高呢？一个探头不能满足我们的要求怎么办呢？或者是我们需要一个成套独立的弧光系统呢？ABB有没有一套这样的装置能满足我们的需求呢？

ABB有这么一个系列的装置，它专门为弧光诞生，它有着毫秒级别的动作时间确保开关柜，母线排等一次设备的使用寿命；有着快速简单的安装方式和安全易用的调试方法；有ABB专利技术确保无死角检测弧光故障；电流组合式的弧光检测或者是单独的弧光检测和可靠的连续自检保证系统可靠。它就是REA100系列弧光保护。

REA101，它作为REA100系列的主单元可以单独使用，或者与REA103、REA105或REA107扩展单元配合使用。101最多可以和10个扩展单元连接，而101本身也可以通过光纤和101连接。本身可以与三相过流判据组合，确保保护正常动作；还附带断路器失灵保护，可以直接跳闸或发信，同时两个高速固态出口继电器可以快速作用于跳闸。

REA107，这个作为扩展单元可以配合REA101一起使用，为101提供弧光判据，最多可以外接8个弧光探头，拥有独立的LED指示灯，可以进行自检，还有两个RJ-45端口，用于连接REA101或者其他扩展单元。

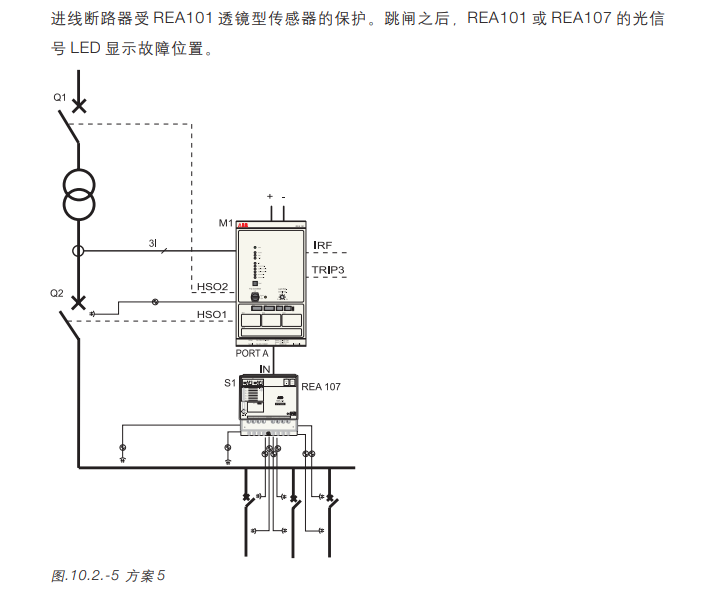

以上图为例，REA101与REA107连接，由107进行弧光检测并把信息回传给REA101，图中只是简单的2台连接，而现场做到了1台101与3台107连接，跳闸后由107上的LED灯显示故障位置。是的，107可以做到清楚显示哪台柜子出现的弧光，以一台柜子一个探头按顺序连接为例，柜子出现弧光则107的LED对应位置会亮灯报警，同时，如果满足弧光+过流条件跳闸后，故障灯会锁存，直到在101上复归。

以上是ABB REA100系列弧光保护的一些基本知识。
