今天和大家分享下615的实际现场操作。

我们以REF615K版为例，来完成现场调试、修改定值和故障排查等相关操作。

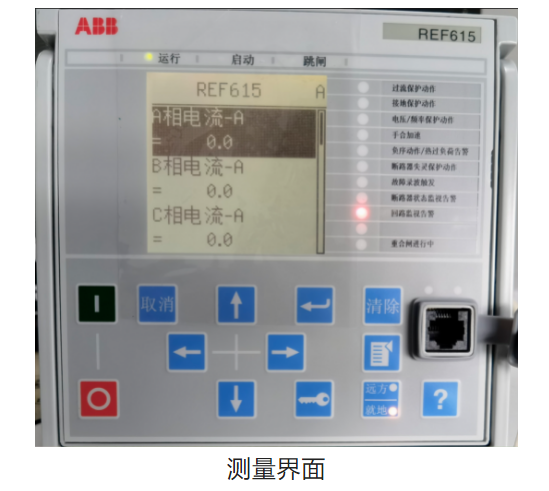

我们从主菜单讲起。首先开机我们默认见到的是测量的界面（可修改），这里显示了三相电流，电压，功率等数据。

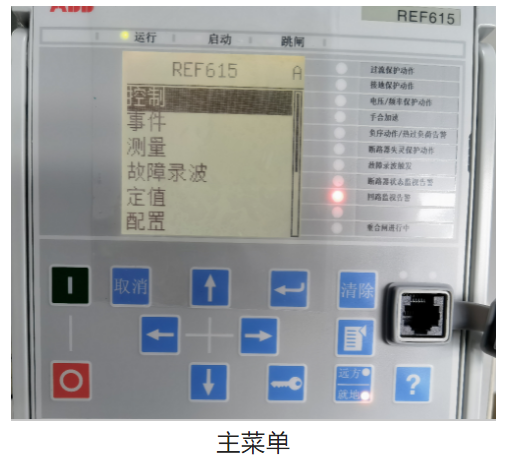

然后我们可以按菜单键或者左右键进入主菜单。

接下来给大家一一介绍每个子菜单的功能和怎么修改设置等。

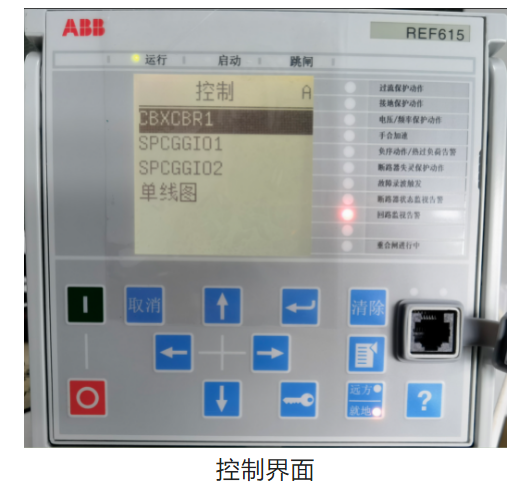

首先是控制菜单，这里主要是能看到可操作的模块和单线图，一般来说只会有断路器模块，某些项目可能还会有电动小车或地刀等等。

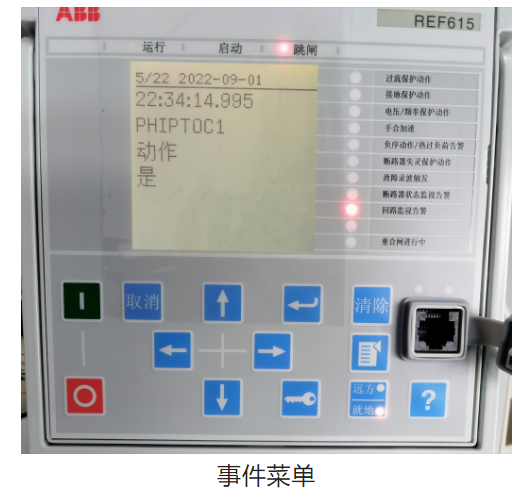

而第二个事件，应该是现场常用的一个小功能了，这里会显示615最近动作、报警、模块或者程序自定义的时间记录的简单信息。现场故障或调试时，可以通过这里查看基本的信息，如图中显示是速断模块动作，对于快速查看故障类型和调试时动作正确性有所帮助，但是没有办法详细看到故障的详细信息，这个需要在下文说到。

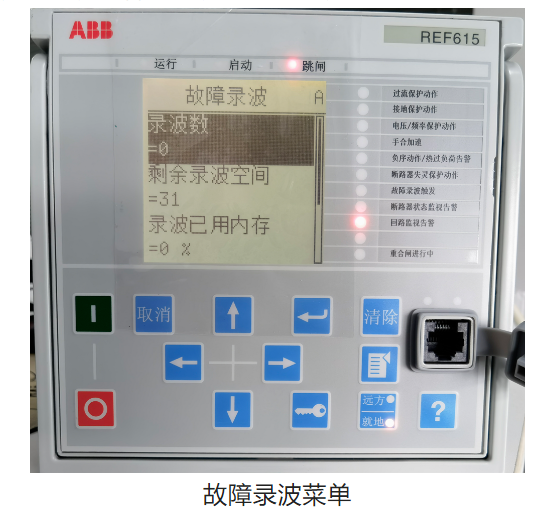

故障录波这个菜单在装置上能看到的并不多，主要是录波数和内存等，如果需要查看录波还是需要使用PCM600读取录波之后才可以查看到录波图。

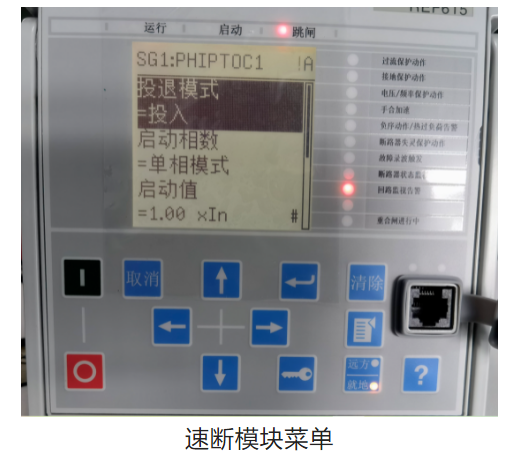

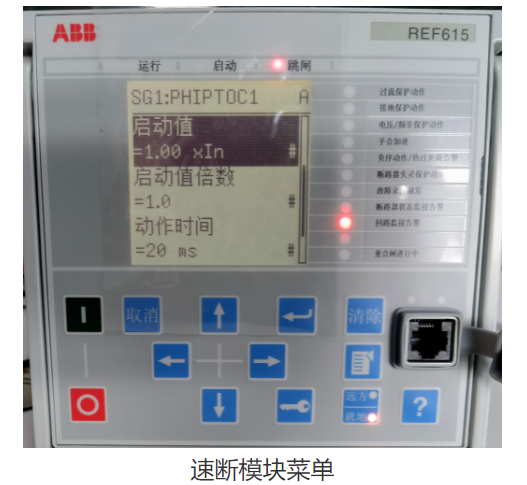

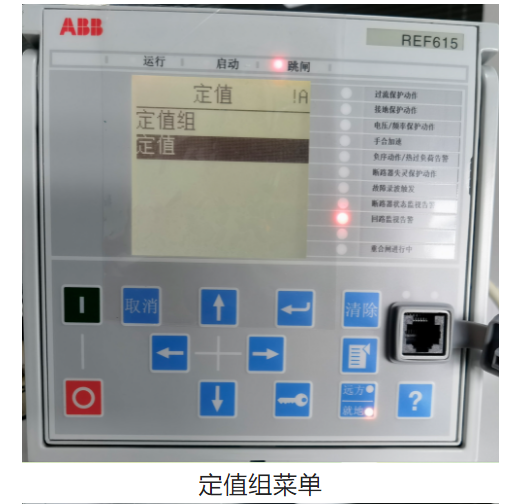

接下来就是现场调试一定会用到的定值菜单了，它分为定值组和定值，定值组就是顾名思义进行定值组的切换，而定值就是修改具体模块的定值了，如下图的定值分类，再以PHIPTOC1（速断模块）为例，一般现场只需要修改三个位置，投入/投退，启动值和时间，时间和投/退都比较好理解，这个启动值呢，经常有人会问我是什么意思，实际上启动值指的是互感器额定值的倍数，而不是设定值就是定值的关系。

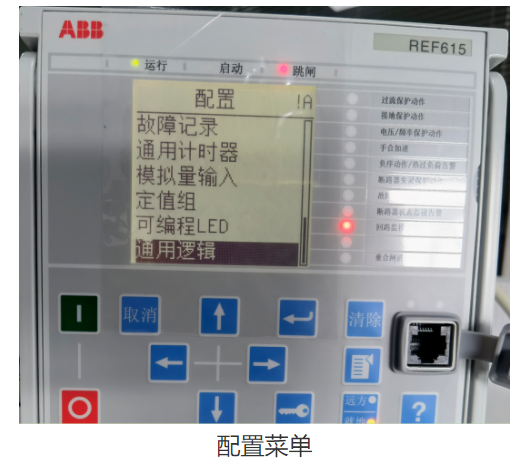

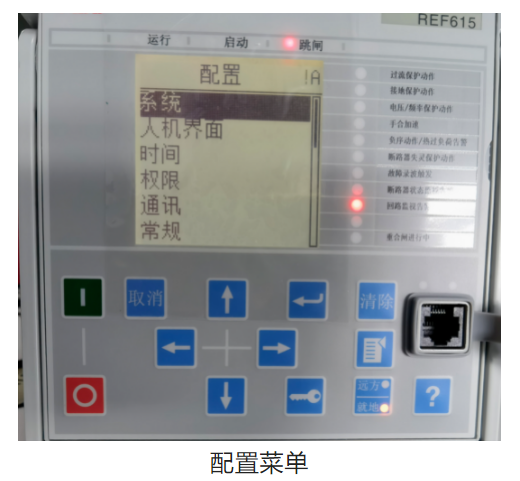

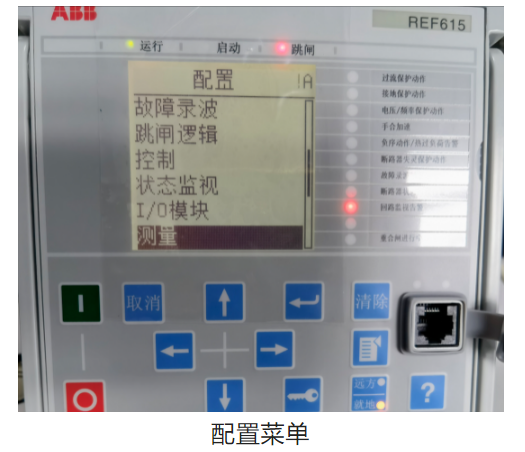

而配置这个菜单，可以说是装置上功能最多的一个子菜单，以使用最多的功能举例，包括软件重启，人机语言设置（默认61850），I/O模块的取反，还有CT和PT变比以及LED报警灯的锁存方式。

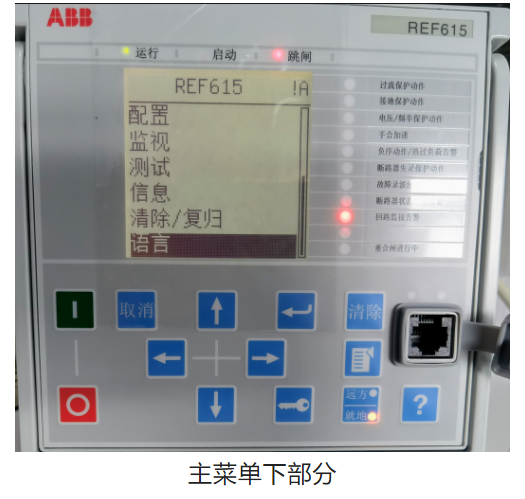

到这里主菜单的上半部分就介绍完了，然后是下半部分菜单，这部分用的比较少，除了监视和清除菜单用的比较多。

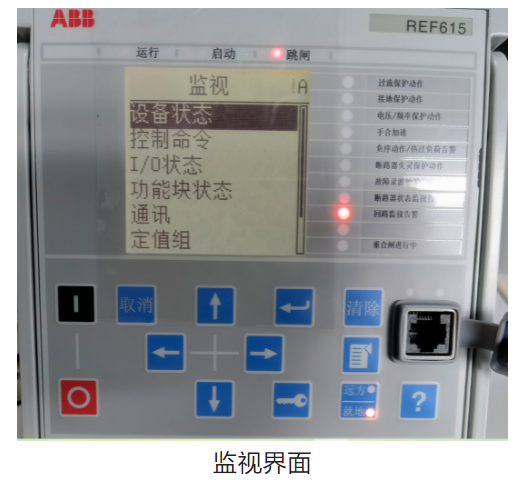

我们主要讲讲监视、测试和清除这几个子菜单，监视菜单顾名思义，可以对设备状态和开关量进行监视，这两个功能对于现场调试排查问题是非常必要的，可以从装置上监视是装置问题还是现场接线问题等等。

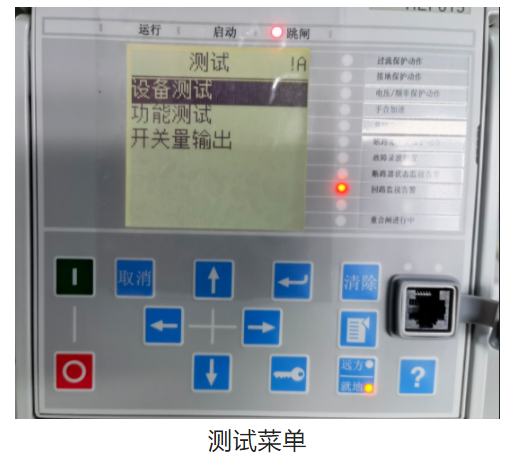

而测试菜单呢，主要就是确定继保没问题的情况下，可以进入设备测试模式，测试模块功能输出和开关量模拟量输入输出，这样来确认是否是物理接线以及回路的问题。

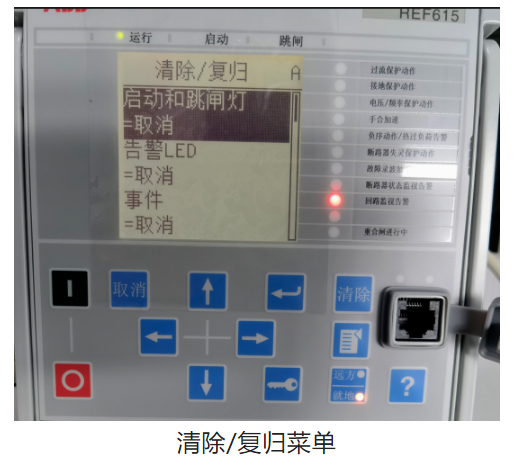

最后是清除/复归菜单，这里可以将装置的报警灯，包括上方的启动和跳闸灯，还有右侧的11个LED告警灯，锁存的LED灯需要手动清除才可以复归（前提是故障已经被排除）。当然还有事件，模块，跳闸输出等等。

最后的最后，再讲一个小知识：在做了遥控合分闸的现场，有的技术小伙伴会疑问，为什么按I/O没有办法合分闸呢？

答案是，如果远方拨片等拨到正确位置的话，要摁住装置右下角的远方/就地按钮3秒左右，切换到就地模式，这样才可以使用装置合分闸。
