随着综合保护技术的发展，Relion 615系列已经成为了综合保护装置的主流产品，使用范围非常广泛，可以说这个系列的产品足够完成大部分的综保任务。

Relion 615系列保护装置是基于IEC 61850标准全新研发和设计的，支持多种通信协议，包括IEC 61850(支持GOOSE通信)，IEC 60870-5-103以及Modbus。Relion 615系列有多种可选择的标准配置，各种标准配置的具体内容可通过保护测控装置管理工具PCM600中的矩阵或应用配置功能进行更改。

那今天和大家来聊一下615系列产品中各板卡的相关介绍。

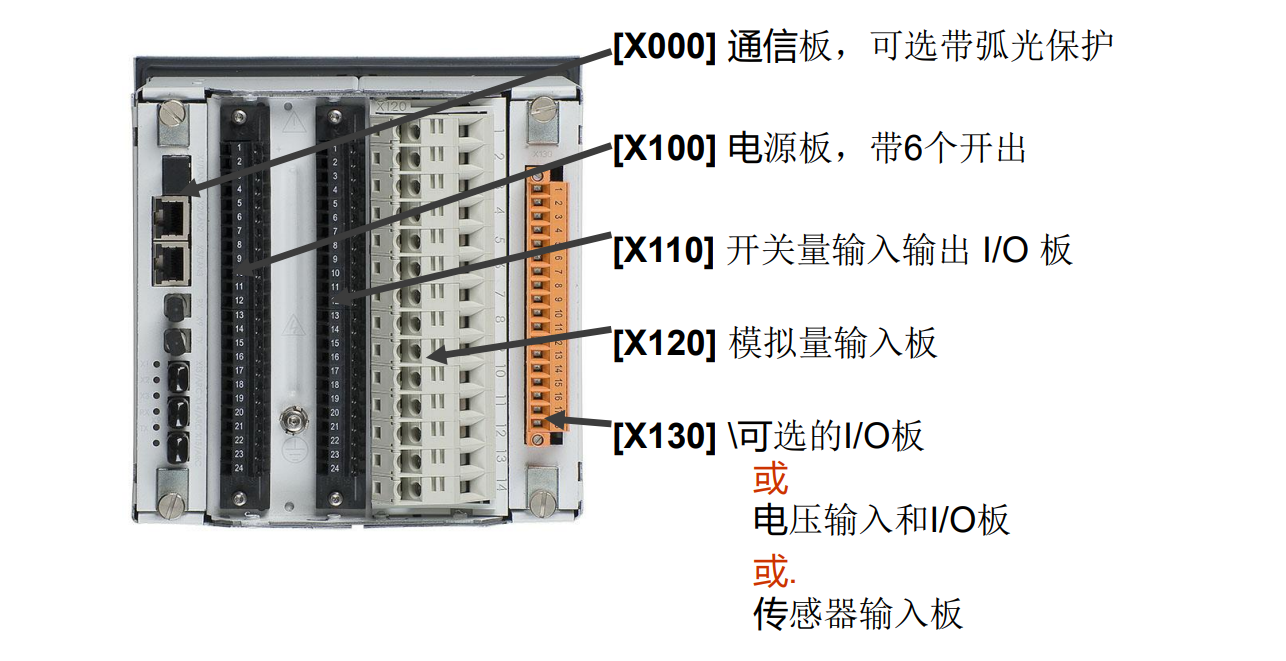

首先，615系列的背面板卡如下图：

从上图可以看出，615系列的板卡中，每个板卡的名称和作用都不一样，下面让我们一起来认识一下它们吧~

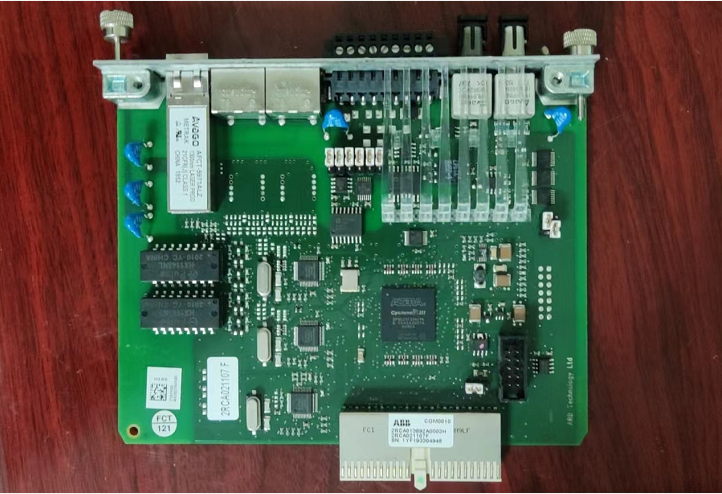

1、×000板卡：通信板卡

可以通过对订货号进行选择，选择RS-485串口或ST口，同时还可以选择需要几个额外网口和光纤LC口进行以太网选项，同时615还支持Modbus和IEC 61850以及IEC 61870-5-103选项，并且615系列支持的弧光保护也是位于通信板卡上。

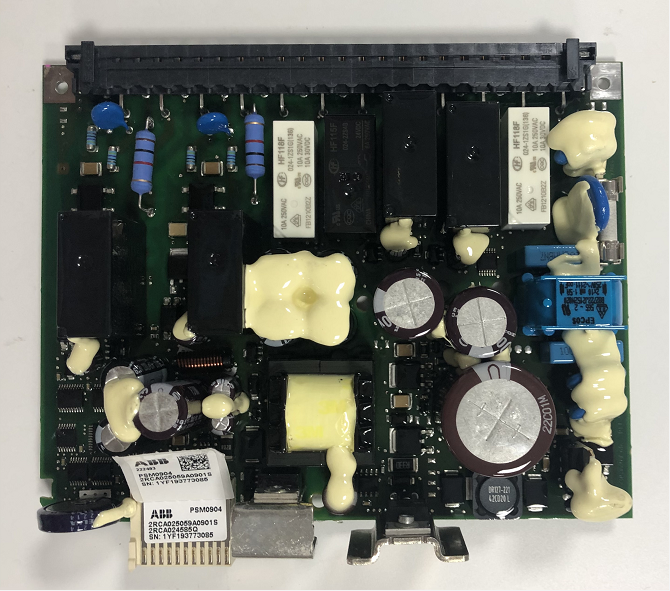

2、×100板卡：电源板卡

这个板卡是连通电源的，同时也附带6个开出，同时合闸回路断线检测功能也在这个板卡上实现，可以通过接线来实现功能。

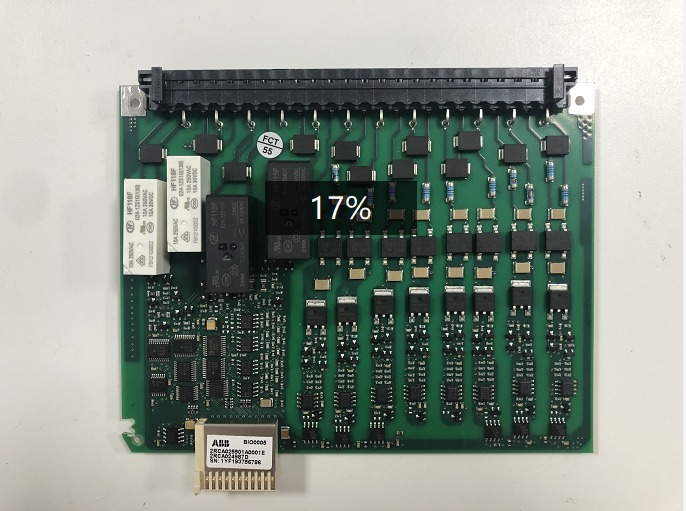

3、×110板卡：开关量输入输出板卡

开关量输入输出板卡，这块板卡是承载主要开入开出功能的板卡，前13个端子承担了8个开入量的输入，后11个端子则是承担了4个开出的功能。

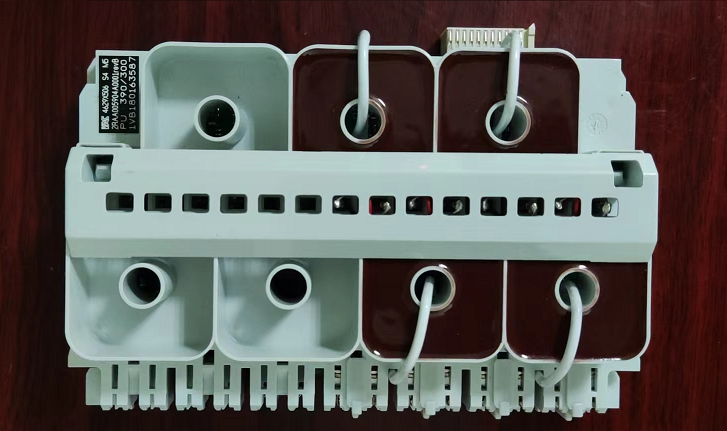

4、×120板卡：模拟量输入板卡

这块板主要是接入模拟量电流的板卡，用来接入三相以及零序电流的模拟量输入，同时还用前四个端子实现了四个开入量。

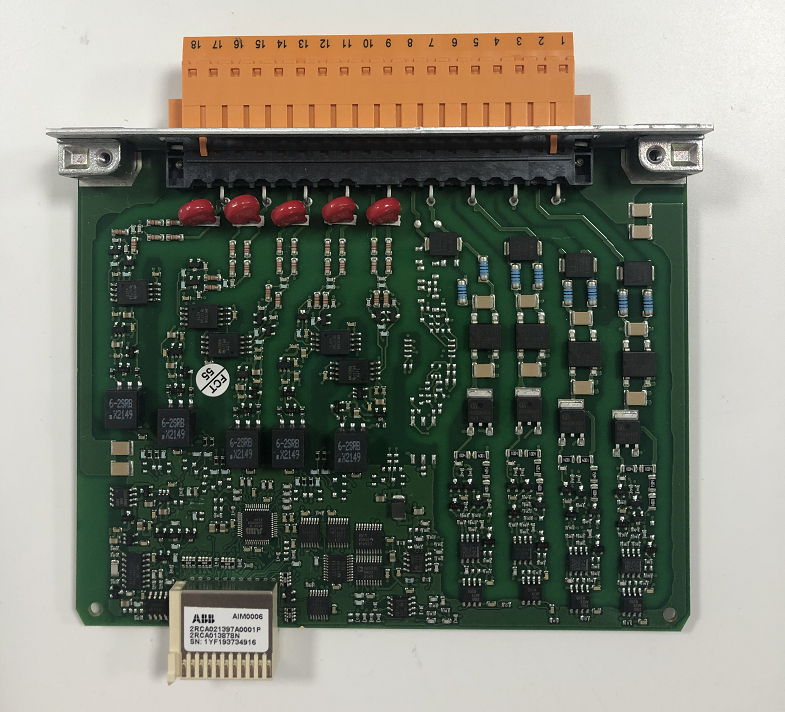

5、×130板卡：可选的开入开出板卡/可选的电压输入和开关量板卡/传感器输入板卡

这个板卡并不是每一个615都有，而是完全取决于型号的选择，决定了是增加开入开出还是增加电压的接入和开关量或是传感器板卡，因此这块板卡的功能需要看清楚型号才行，有X130板卡的装置外观看起来都一样，内部板卡却可能完全不同。

以上是615系列装置上5个板卡的相关介绍，看了上述内容，您是否对各个板卡有个大概的认识和了解呢？
