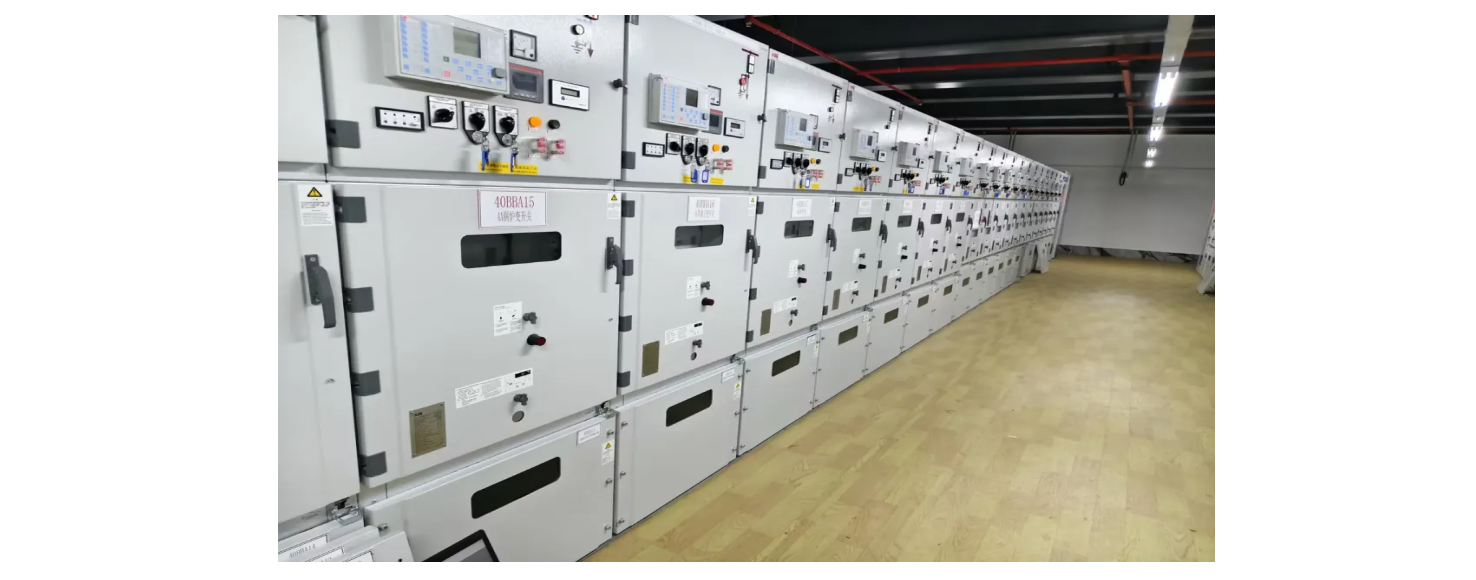

在电力系统中，10kV高压开关柜扮演着至关重要的角色。它不仅是电力分配的核心设备，更是确保系统安全稳定的关键防线。本文将为您提供一份关于10kV高压开关柜的全方位指南，帮助您深入了解这一重要设备，更好地保障电力系统的稳定运行。
10kV高压开关柜作为电力系统中不可或缺的一部分，其内部构成相当复杂。以下是其主要组件：
母排：用于传输电能的主要导体。
出线电缆：将电能从开关柜传输到外部设备。
断路器（含手车式）：用于切断或接通电路，具备短路、过流等保护功能。
电流互感器：将大电流变换为小电流，用于测量和保护。
零序电流互感器：用于检测接地故障。
避雷器：保护设备免受雷电过电压的损害。
隔离开关（含地刀）：用于隔离电源，确保检修安全。
防误闭锁装置（电气和机械）：防止误操作，保障安全。
带电显示装置：显示设备是否带电，提醒操作人员。
保护装置：实时监测电流、电压等参数，确保系统稳定运行。
电流回路负责监测和控制系统中的电流。电流互感器的二次接线被引导至端子排，并进行一点接地处理。空余的绕组也被引出至端子排，并进行短路接地。这样，电流信息能够被实时监测和反馈，为开关柜的稳定运行提供有力支撑。
电压回路确保母线电压的稳定输出。母线电压取自屏顶小母线，而小母线的电压则来源于电压并列装置。线路电压由专门的线路电压互感器进行测量。电压N600仅在单一地点接地，以确保电压的稳定与安全。
控制回路是开关柜中的核心部分，负责接收和执行操作指令。它确保电力设备能够按照预定程序进行动作，从而实现对电力系统的有效控制。
尽管10kV高压开关柜具有高度的可靠性和稳定性，但在实际运行中仍可能遇到各种故障。常见的故障包括直流接地故障、二次回路开路或短路故障等。
1、直流接地故障
可能由信号或控制电缆的绝缘层损坏、空气潮湿或尘土粘连、交流电源串入直流回路以及人为误动或误接线等原因引起。应对策略包括确定接地极、区分两段母线之间的接地以缩小查找范围，并使用分段分部位拉路法等方法进行排查和处理。
2、二次回路开路或短路故障
可能由电流端子接错或误碰、电压端子接错或N线未接入等原因引起。应对策略包括仔细检查二次回路的连接情况，确保各个电气元件连接正确、牢固，没有松动、短路或断路等问题。

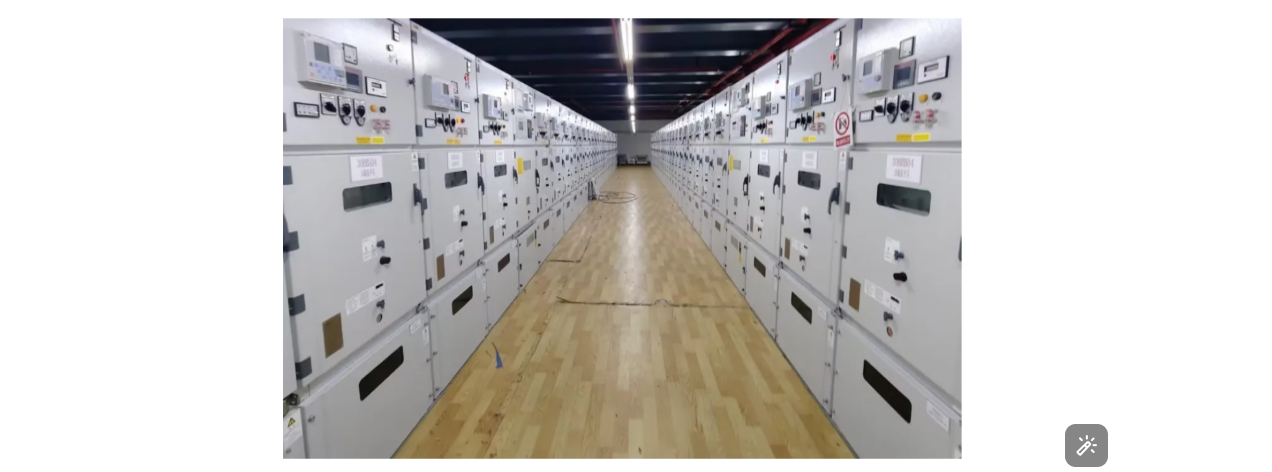

为了确保开关柜的长期稳定运行，定期的维护与保养至关重要。
以下是详细的维护与保养步骤：
1、日常巡视与检查
外观检查：确保开关柜外壳无变形、无损伤；防护油漆无严重锈蚀、破损剥落；柜体安装牢固，外表清洁无杂物；开关柜的铭牌和标识粘贴整齐，无脱落。
运行状态检查：仪器、仪表指示正常，与日常运行值比较无显著差异；开关位置、指示灯指示、仪表显示正确，各转换开关所处位置正常。
2、定期清洁
使用酒精和白棉布擦拭柜体外壳，确保无积尘、无污渍。
清洁电缆室，确保电缆孔密封完好，电缆插头固定螺钉无松动，电缆标识牌和相序色标无脱落。保持电缆室干燥，无凝露情况。
用酒精和白棉布擦拭绝缘子，确保无积尘、无污渍。
3、电气接点与电线电缆检查
用红外测温仪测量可见的相关器件、电气接点、电线、电缆的运行温度，确保其不超过规定值（如60℃）。
检查电气接点无松动、无过热现象。
4、接地刀闸开关与断路器室检查
手动操作接地刀闸开关一个循环，确认开关动作正常，无卡滞，且开关位置与面板指示一致。
检查断路器室部件，包括一次回路隔离触指及其连接铜排是否有烧痕、放电痕迹。如有需要，使用砂纸打磨并用酒精棉布擦拭。
在主断路器隔离触指上均匀涂上0.5~1mm厚的导电膏。
按力矩要求紧固一次回路上各螺栓，并检查弹簧垫片是否平整；紧固后，给各螺栓划上防松线。
5、二次回路室检查
仔细检查二次接线，确保接线紧固且线号清晰。
检查柜内清洁情况，无积尘和异物。必要时进行清扫除尘并紧固二次线。
6、电气试验：定期进行断路器主回路绝缘试验和工频交流耐压试验，确保设备的绝缘性能和耐压能力。
7、故障检修与更换：如发现断路器、互感器、避雷器等部件存在故障或损坏，应及时按照生产厂家的具体参数要求进行检修或更换。
通过本文的详细介绍，对10kV高压开关柜及线路保护有了更深入的了解。在电力系统的运行过程中，我们应时刻关注设备的运行状态，及时发现并处理故障，确保电力系统的安全稳定运行。
