615基本指南第五篇

今天为大家讲解一个非常方便现场检查问题和巡检的内容：如何监视REF615的输入输出状态。这个操作不仅可以让你在送电前调试对保护收发信号进行问题排查，还可以在运维出现小异常时迅速排查问题，可以说是很有帮助的一个手段。

我们可以通过两种方式来完成这项工作：一种是直接在装置上操作，另一种是借助软件PCM600在线监视。

一、通过装置监视菜单查看输入输出状态

1、如何操作？

要在REF615装置上查看输入输出状态，其实很简单，就像用手机查看设置一样，只需要按几个按钮就能看到输入输出模块的实时状态。具体步骤如下：

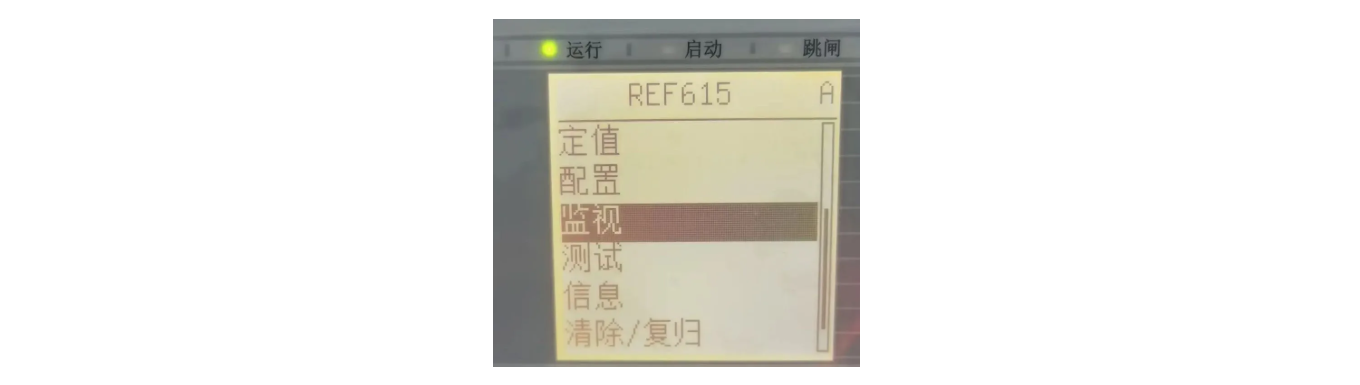

第1步：进入监视菜单：找到装置上的按键，依次选择菜单选项，进入“监视”菜单。

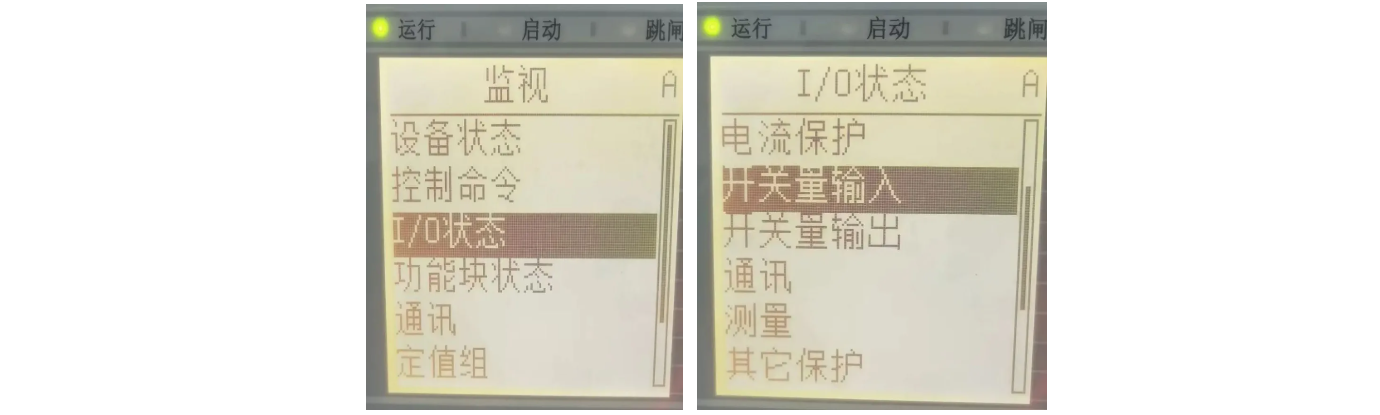

第2步：查看I/O模块状态：在“监视”菜单中，找到“I/O模块”，再选择“开关量输入”或“开关量输出”选项，就可以看到当前的输入信号和输出信号状态。

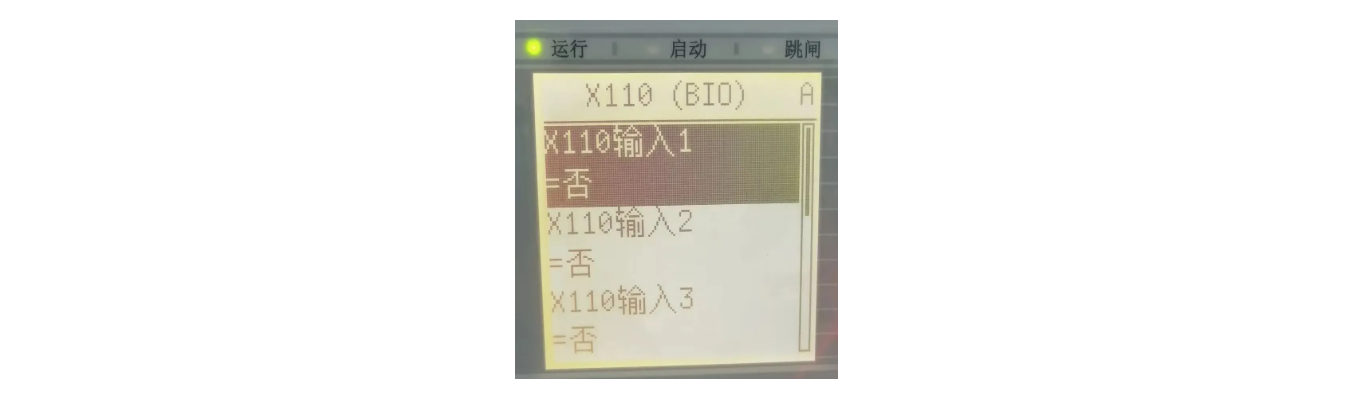

第3步：查看具体开入点：比如你看到开入信号显示在“X110”，对应的是输入1到输入8的位置。

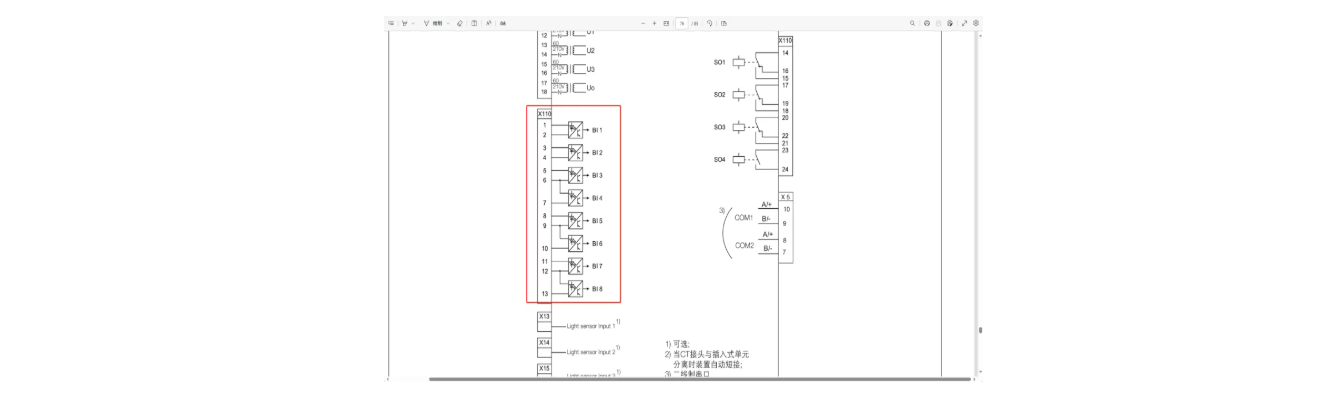

举个例子，当看到“输入1”显示有信号时，这表示外部设备的一个动作（比如断路器合闸信号）已经送到了REF615上。但具体“输入1”连接到哪个端子呢？这时候需要对照背板图，找到X110端子排上对应的端子位置，确定它是哪个开入信号。通常，输入1~8对应的端子是几个编号组合成的，比如1、2、3这些具体端子。

开关量输出的监视和输入的监视是一致的，同样需要对应图纸和背板图，就能明白对应的输出代表什么功能，也就能通过他的是/否状态明白是否输出了对应的信号。对应保护模块的监视其实也类似，只要找到对应的模块，即可看到他此时的动作状态。

2、优缺点

优点1：操作简单，直接在装置上按键查看，无需额外的工具，适合快速查看。

优点2：可靠性高，即使外部通信中断，装置上的监视功能依然可以正常使用。

缺点1： 信息量有限，只能看到开关量的状态，像更复杂的逻辑关系图就看不到。

缺点2：需要手动查表：查看输入输出信号具体对应的端子时，还需要翻阅背板图，对不熟悉设备的人来说可能不太方便。

二、通过PCM600软件在线监视输入输出状态

1、如何操作？

如果有浏览之前的内容，能使用PCM600，那么他会更好更直观的表现出开关量的状态。它能实时显示输入输出的状态，画面直观，比在装置上查看要更详细。以下是操作步骤：

第1步：连接设备，用网线把电脑和REF615连接起来，通常用的是网线。

第2步：启动PCM600，打开软件，加载对应的项目文件，建立在线连接。

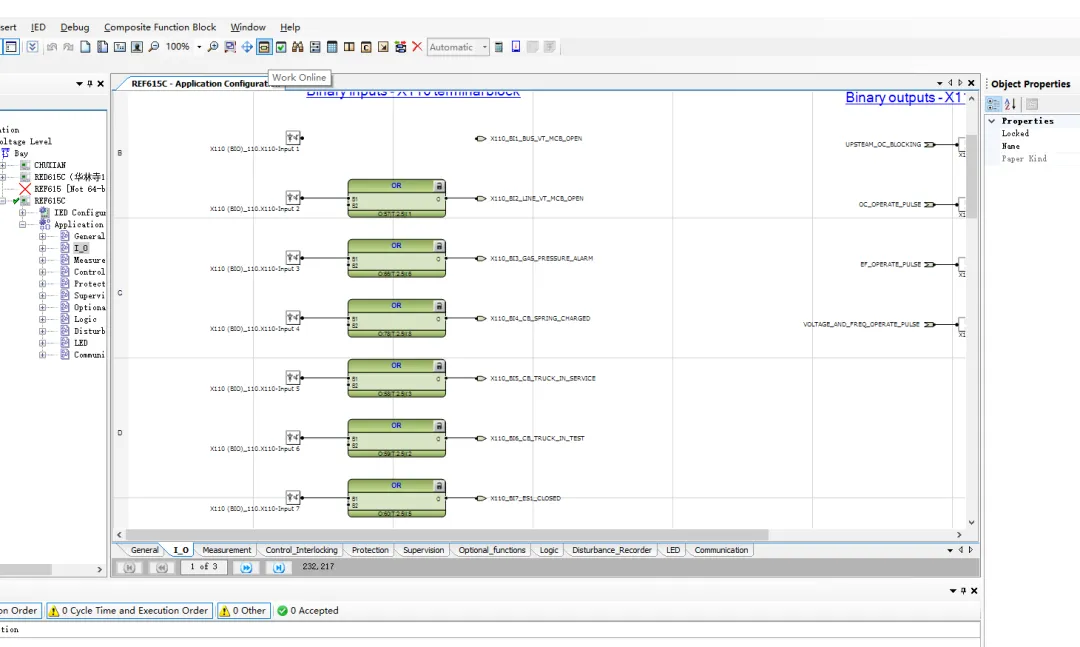

第3步：监视输入输出状态，在PCM600的监视界面中，可以看到一个个逻辑模块。点击I/O模块，就能看到开入和开出信号的实时变化。

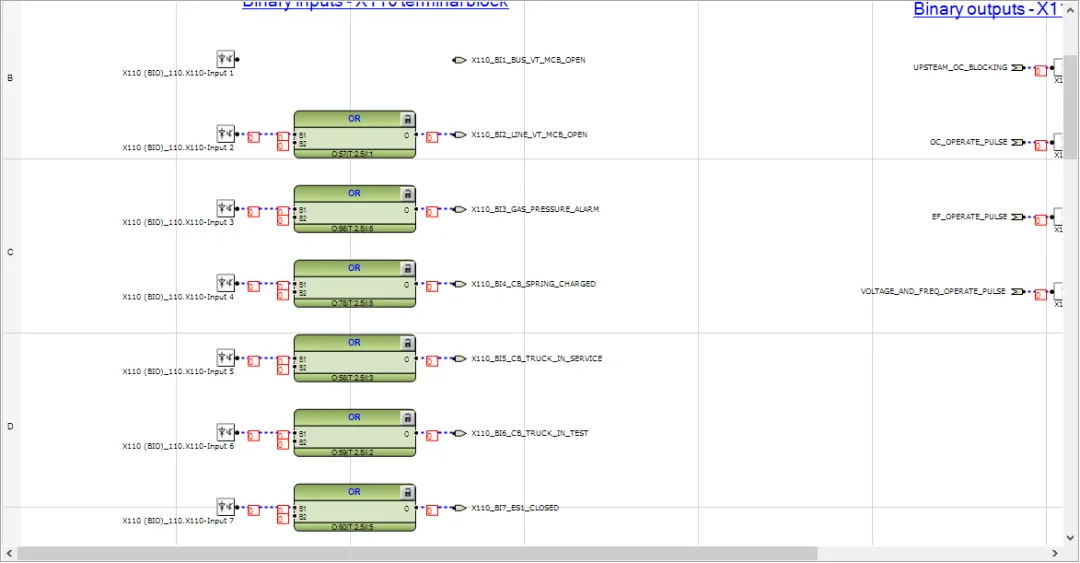

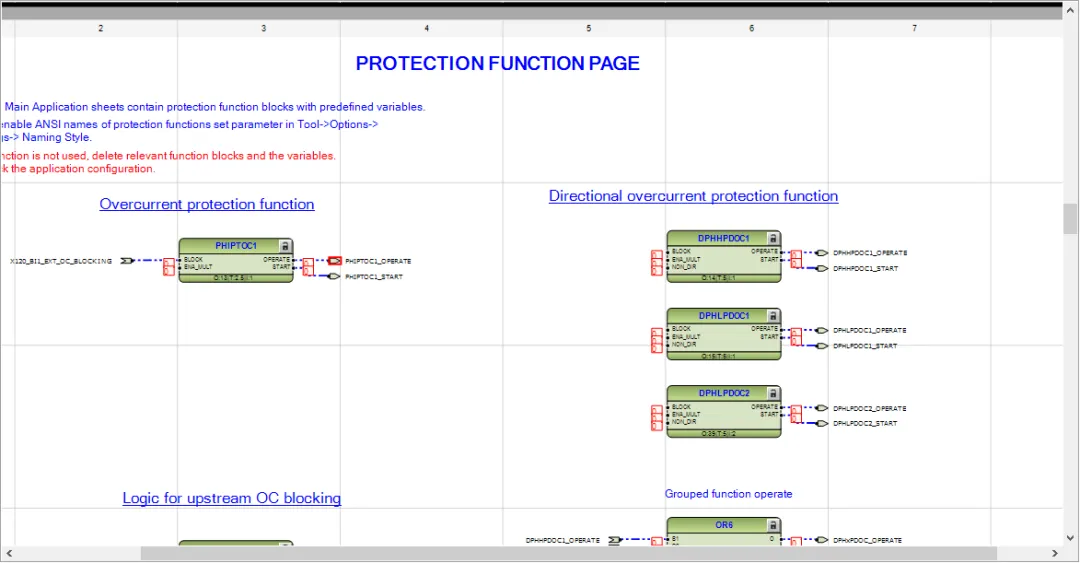

第4步：查看逻辑块关系，不仅可以看到哪个输入信号有动作，还能看到这些信号是如何触发输出动作的，很直观。

2、优缺点

优点1：可视化强，所有输入输出状态都能用图形化的方式展示，看起来一目了然。

优点2：实时更新，输入输出状态的变化会动态显示，方便快速分析。

优点3：功能全面，不仅能监视状态，还能调试逻辑、查看故障记录等。

缺点1：依赖设备和网络，需要电脑、通信线、软件这些额外设备，一旦通信中断就无法使用。

缺点2：操作相对复杂：需要一些专业知识才能熟练使用，对初学者不太友好。

缺点3：装置本体监视更适合于现场人员快速确认输入输出状态，尤其是在网络故障时能独立完成监视任务。

缺点4：PCM600在线监视适合技术人员在远程监控或进行复杂逻辑分析时使用，比如调试新的保护逻辑或查找故障原因。

三、WEB界面补充

WEB界面兼顾了软件和硬件的优势，既不用安装软件和专业使用知识，又操作简单，只需要连接上装置，即可在WEB界面清晰无误的看到所有你能在装置上看到的信息，包括开关量，LED等等，缺点则是没有内部逻辑显示，只有最终结果。

四、总结

对于ABB保护REF615的输入输出监视，无论是在装置上操作还是使用PCM600软件，每种方法都有自己的优势。在实际应用中，建议根据现场实际需求选择合适的监视方式，比如现场巡检时用装置自带的监视功能，远程调试或详细分析时用PCM600。合理使用这两种工具，可以更好地保障设备的安全、稳定运行。
