615基本指南第四篇

今天以ABB继保中常见的REF615型号为例，介绍如何修改其通讯配置。REF615作为一款经典的保护装置，支持多种通讯协议，包括Modbus和IEC61850。本文将详细讲解如何完成通讯参数的设置以及如何验证修改后的通讯配置。

一、修改REF615的通讯设置

进入通讯配置菜单

1.在REF615面板上按下“主菜单”按钮，进入主菜单界面。

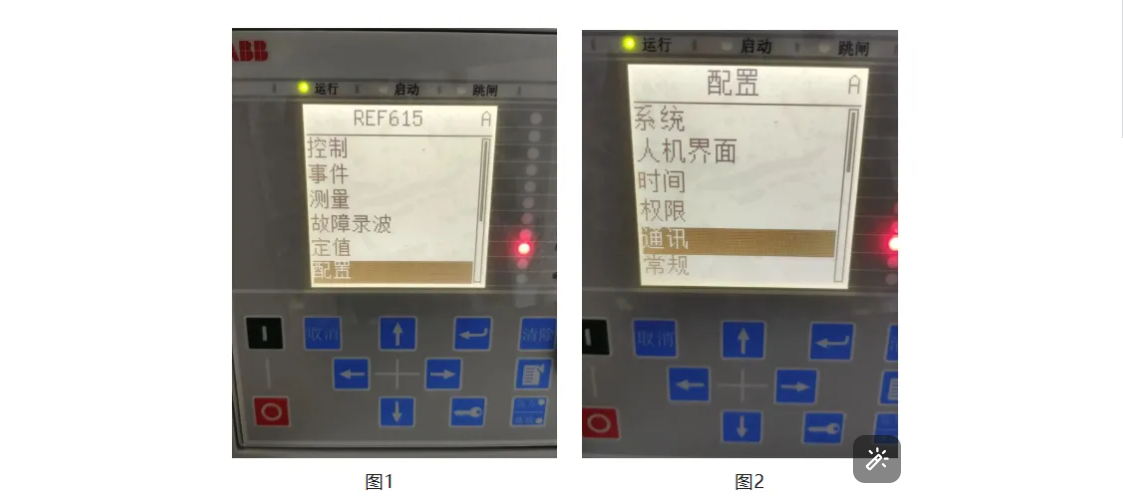

2.在主菜单中，选择“配置”菜单，按下右键进入（如下图1）。

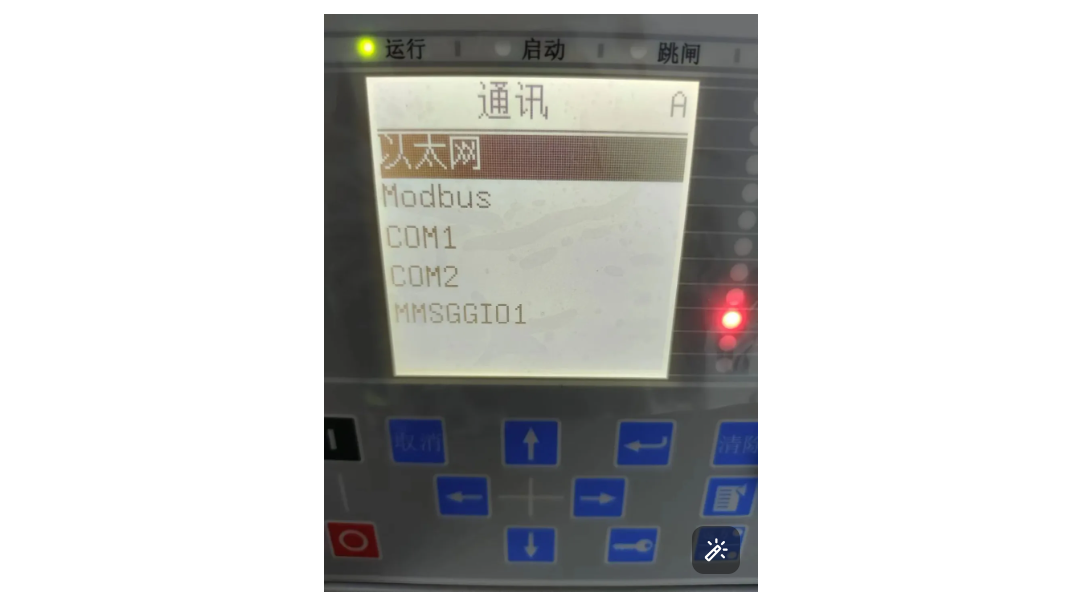

3.在配置菜单中，找到“通讯”菜单，进入通讯参数设置界面（如下图2）。

配置IEC61850协议

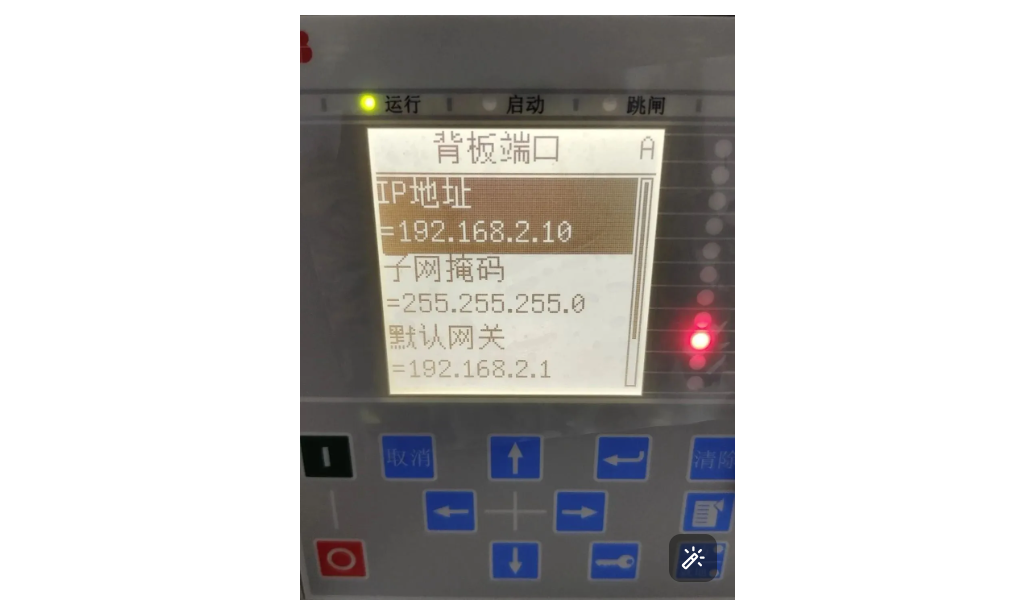

1. 在“通讯”菜单中，选择“以太网”子菜单，进入配置界面。

2.修改以下关键参数：

IP地址：根据站内规划，设置REF615的IP地址，例如192.168.1.101。

子网掩码：通常为255.255.255.0，根据站内网络拓扑进行调整。

网关地址：若网络环境需要网关，填写对应网关IP地址，例如192.168.1.1。

3.检查并确认配置后，保存设置并返回上一级菜单。

配置Modbus协议

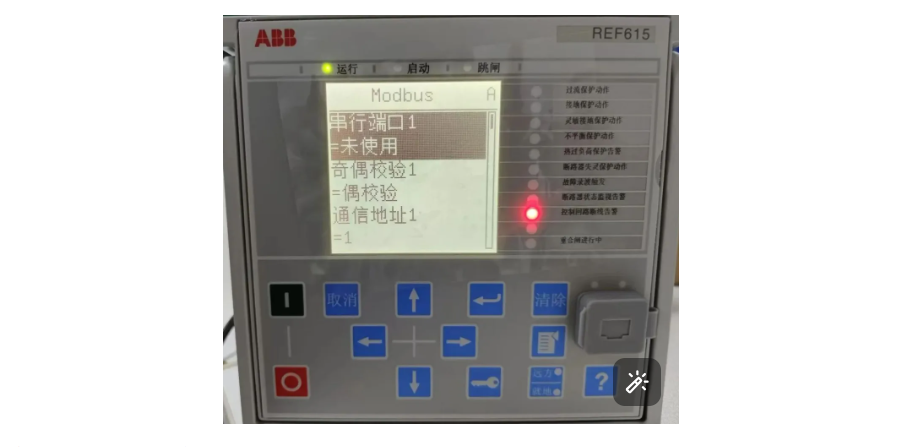

1.在“通讯”菜单中，选择“Modbus”子菜单，进入配置界面。

2.设置以下参数：

通讯模式：根据实际需求，选择TCP/IP或RTU模式。

从站地址：设置Modbus设备地址，如01或02，需与后台一致。

通讯速率：设置波特率、数据位和校验方式，如9600bps，8N1。

3.保存配置后，返回主界面。

校验修改后的通讯设置

完成通讯配置后，需要对其进行校验，以确保设备与后台系统的通讯正常。以下是推荐的测试方法：

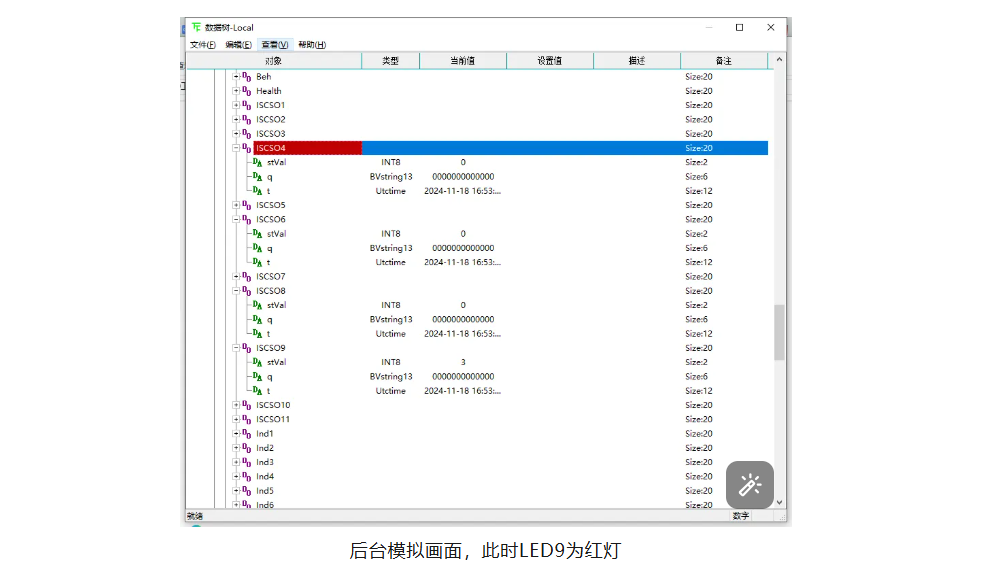

使用模拟后台系统验证

1.启动支持IEC61850的模拟后台工具，例如61850spy、OmicronIEDScout等。

2.在工具中加载REF615的CID文件，确保点表配置与设备实际配置一致。

3.在模拟后台软件中，输入REF615的IP地址，通过在线扫描读取设备状态信号，例如：

开关量信号：断路器位置、保护动作信号等。

模拟量信号：电流、电压的实时数据采集。

4.验证点位是否能正常响应，例如手动操作开关量输入，观察后台点位是否同步变化。

验证通讯状态

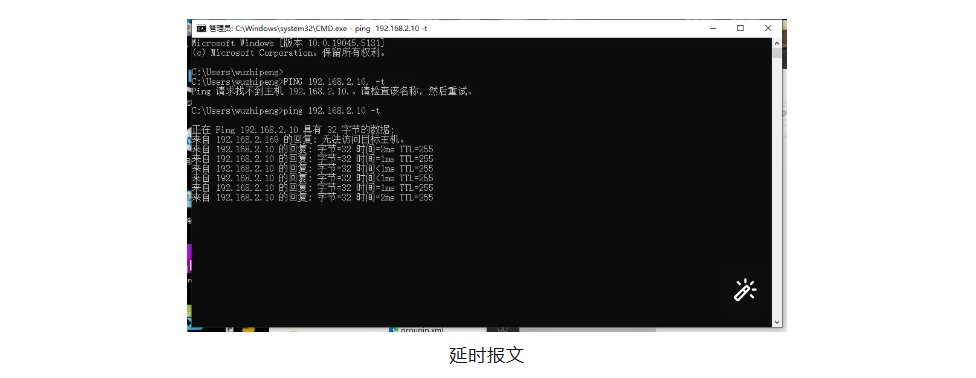

1.使用Ping命令测试REF615与后台的网络连通性：

ping192.168.2.10

网络正常时，应能收到稳定的延迟响应。

2.查看后台软件中的通讯报文，确保设备正常注册并能传输IEC61850MMS报文。

二、注意事项

1.确保所有参数设置与站内规划一致，尤其是IP地址、从站地址等，避免参数冲突。

2.在完成配置后，务必保存设置并重启设备，使新参数生效。

3.通讯配置完成后，建议将参数配置文件导出并存档，便于后续维护和排查。

4.定期检查通讯状态，特别是IEC61850网络下的GOOSE报文与MMS服务，确保网络稳定性和点位可靠性。

通过以上步骤，您可以轻松完成REF615的通讯配置。正确的通讯设置不仅是设备稳定运行的基础，更是智能化变电站高效管理的保障。如果您在实际操作中遇到任何问题，欢迎随时联系我们（统一服务热线：4008-620-615），信海实业竭诚为您服务。
