关于REF615产品的选型,在22年的时候有写过一篇文章,故本文不再多言。
今天和大家介绍一下,REF542的选型替换指南。
之所以是选型替换指南,是因为REF542这款装置往往都是十多年前就开始投用,属于上一代的产品。根据中华人民共和国电力行业标准,微机继电保护装置运行管理规程第3.7条,微机继电保护装置的使用年限一般为10-12年,因此很多装置都已经到了更换年限。

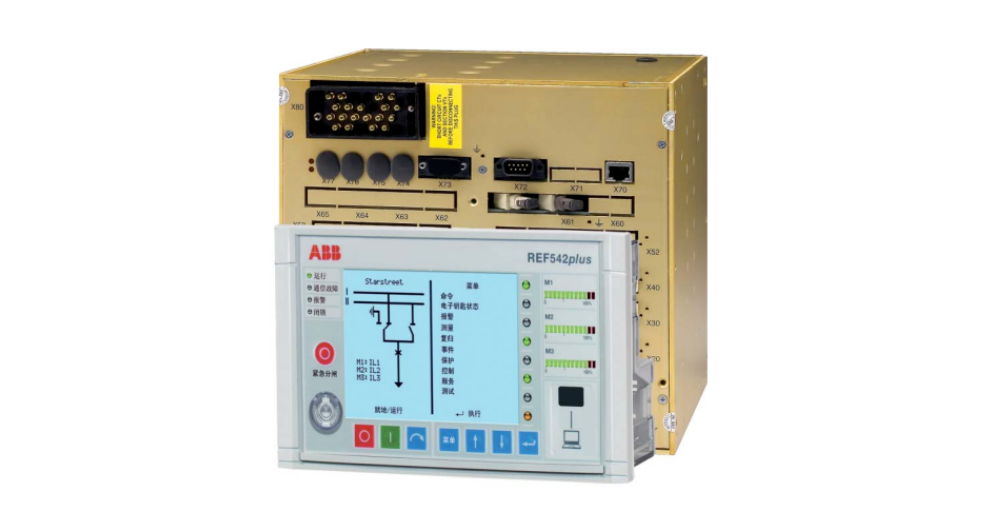

馈线保护和测控单元REF542,集成了保护、控制、测量和状态监视等功能,适用于配网自动化。除可以用于馈线保护外,还可用于变压器和电动机保护及控制,或者单独用于开关柜控制。保护整定范围广,且易于配置各功能块以适应各种应用领域,多功能的REF542装置可为任意空气绝缘开关柜或气体绝缘开关柜带来满意的解决方案。
REF542由两部分组成,一台主机单元和一个独立的人机界面(HMI)。主机单元包括了辅助电源,主板,交流量输入板和开关量输入/输出(I/O)板,还有可选模块一些附加功能。随着产品的更新换代,很多原来的板卡或部件已经不再生产,所以我们在选型的时候,就要根据原来的技术参数,选择目前最合适的来进行替换原来型号的产品。

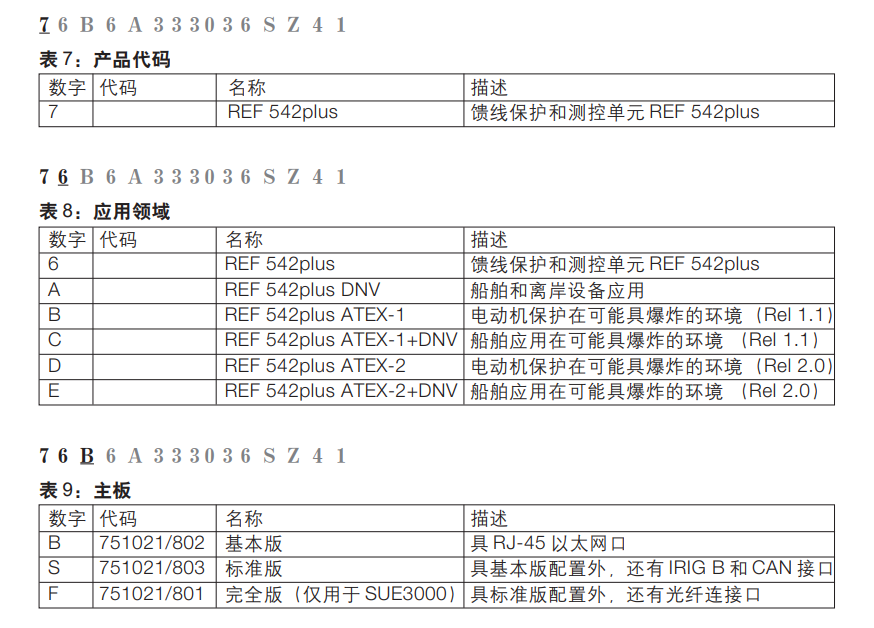

下面就每一位分别代表的意思来进行讲解。

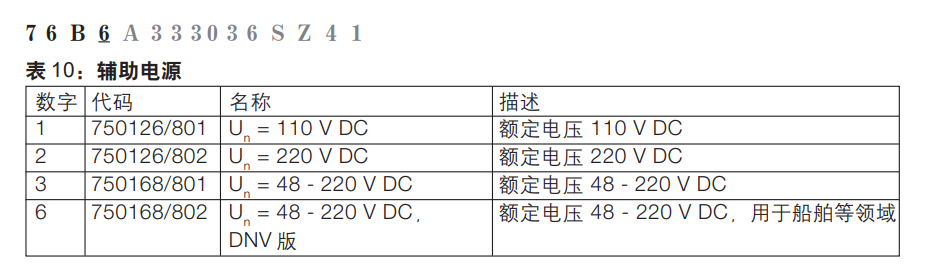

第4位 代表的是辅助电源。这里一般都选择3,也就是宽电源,宽电源的优势不言而喻,更强的适应性。

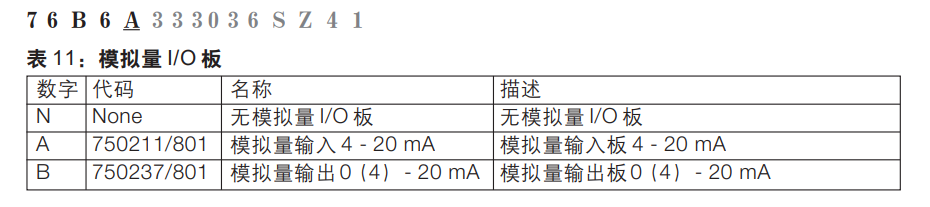

第5位 代表的是模拟量板卡,需要根据原先是否有用到这个功能来决定。

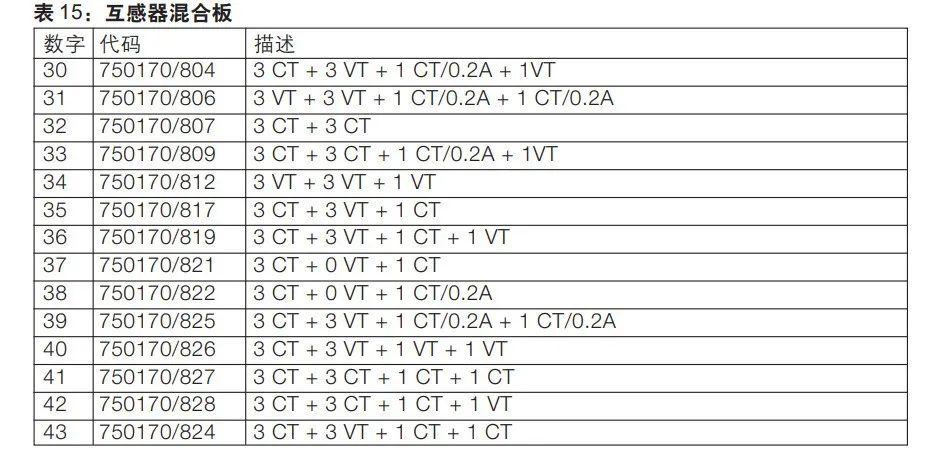

第9-10位 代表原来的传感器和互感器板卡,可以与原先保持一致或进行增添。

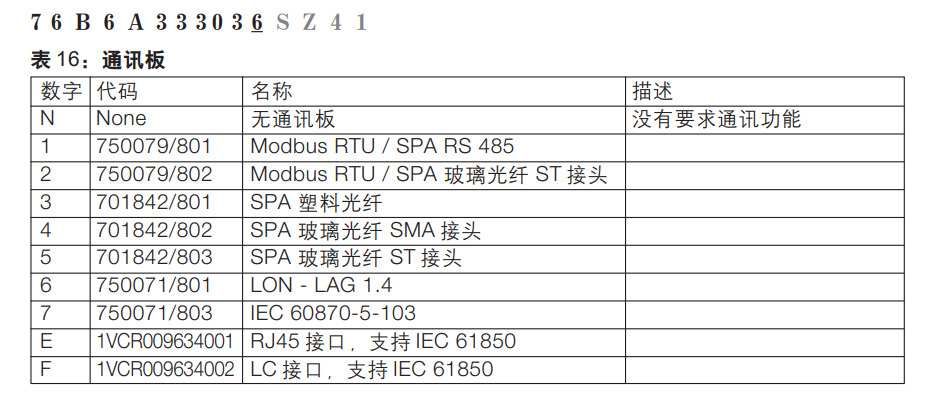

第11位 代表通讯板卡,原先是什么通讯现在保持什么通讯即可,如果要增添通讯则需要询问技术选择合适的板卡。

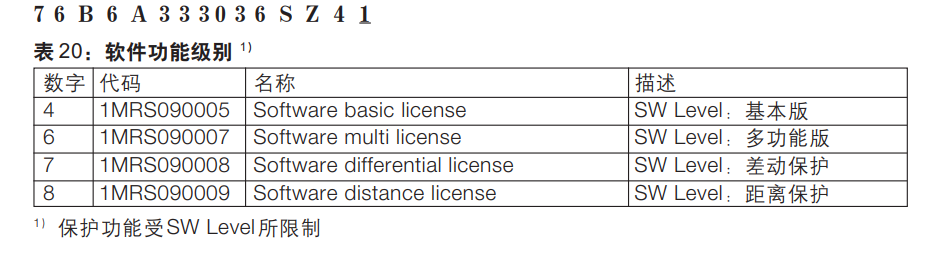

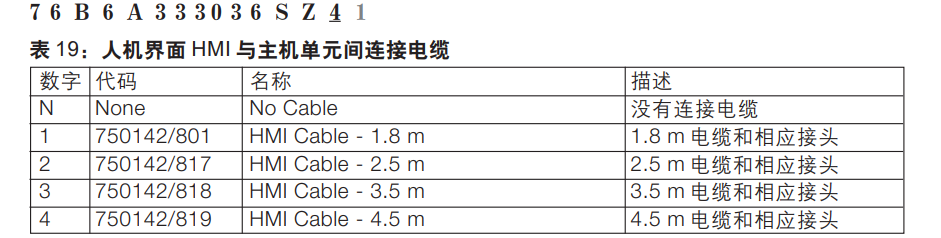

第14-15位 一般选择36即可,分别是电缆长度和软件版本。
以上关于REF542的选型替换全部说完了。但在项目实际选型的过程中会涉及到更多的技术参数和要求,并不是一成不变的,包括可能并不选用原型号替换,而这种情况就需要针对现场和需求来进行选型。大家如果有项目有相关需求,可以直接和我们联系。
