如标题所见，今天讲的主要是RE_541/3/5和REF542的选型替换指南。首先解答两个问题：一、为什么是选型替换指南而不是选型指南呢；二、RE_541/3/5和REF542是什么产品，为什么名字这么像还要特意区分开呢。

首先呢，之所以是选型替换指南，是因为现在上面提到的产品往往都是十多年前就投用的产品，属于上一代的产品，根据中华人民共和国电力行业标准，微机继电保护装置运行管理规程第3.7条微机继电保护装置的使用年限一般为10-12年。因此这些产品很多都已经到了推荐更换年限了，不知道您身边是否有这样合适的机会，但是苦于不清楚应该如何进行更换呢？那么本篇文章应该会对你有所帮助。其次呢，RE_541/3/5和REF542是不一样的装置，虽然同属于上一代产品。541/3/5有REF RET REM类似于REF615/RET615/REM615，同时很重要的一点是，RE_541/3/5不论哪个型号，541、543、545之间的差别仅仅在于开关量输入输出的数量，而REF542可以理解成一个集成了非常多功能的一个装置，可以做到很多现在单型号很难全部做到的要求。

那么，讲了上面的概述之后，就该来细说一下该如何进行选型更换的指南了，上面已经讲过了，542是一个非常复杂的装置，不论是结构还是逻辑来说都是这样的，因此我们先从简单的讲起。

RE_541/3/5，其实可以粗略地认为统一换成615，上面讲过RE_541/3/5有REF541/3/5、RET541/3/5、REM541/3/5等等，而615相对应的也有REF615、RET615、REM615等等，简单来说，可以对应型号进行更换即可，但是具体到实际的例子上，之前刚发公众号讲615的时候我就说过，光是REF615就有很多个不同型号，因此，除了REF这样的产品类型对应之外，还需要关注一下功能上的对应和开入开出的数量问题，因为541/3/5之间最大的差别就是开入与开出的数量。

那么，接下来就是REF542了，这个型号我觉得接触的人应该不在少数，毕竟这个型号的功能强大，使用范围广，在十年以前肯定有不少的现场都使用了这个产品，因此到了现在很多此产品也应该进行更换了。

之前讲过，REF542集成了相当多的模块和逻辑，因此在更换此产品时，往往选的是同型号更换，这样的话可以说避免了过多的工程量，本文也会重点讲这种方法，如何选一个同型号进行替换。

有人可能就会问，既然我是同型号替代，我为什么不直接报序列号报过去就好？

答案是随着版本更迭，很多老的板卡或者其他的部件已经不再生产，因此这个时候就需要选择最合适进行替换。

因此首先我们看一下REF542的序列号是怎样构成的。

可以看到和REF615的命名规律完全不同，不过不用急，我们可以一个个进行拆解。

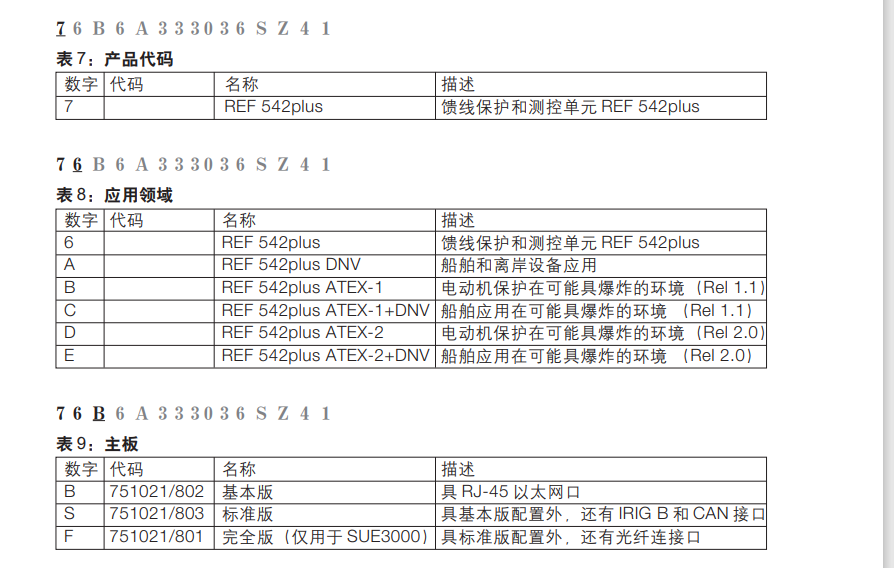

首先是前三位，代表的是REF542基本版，这个也是最常用的型号，一般原76B改成76A即可。

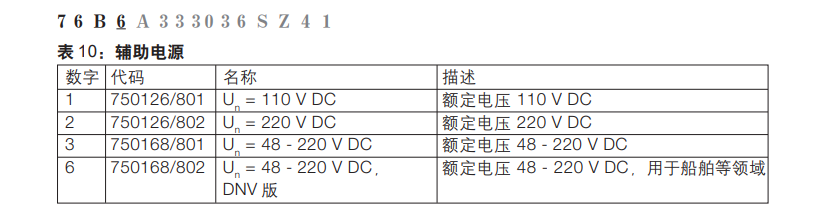

第四位则是辅助电源，这里一般都选择3，也就是宽电源，宽电源的优势不言而喻，更强的适应性。

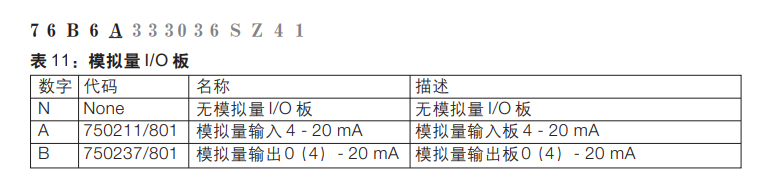

第五位则是模拟量板卡，需要根据原先是否有用到这个功能来决定。

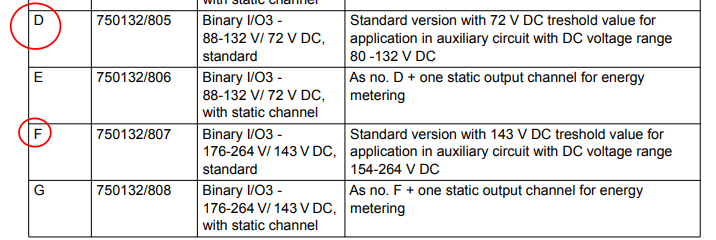

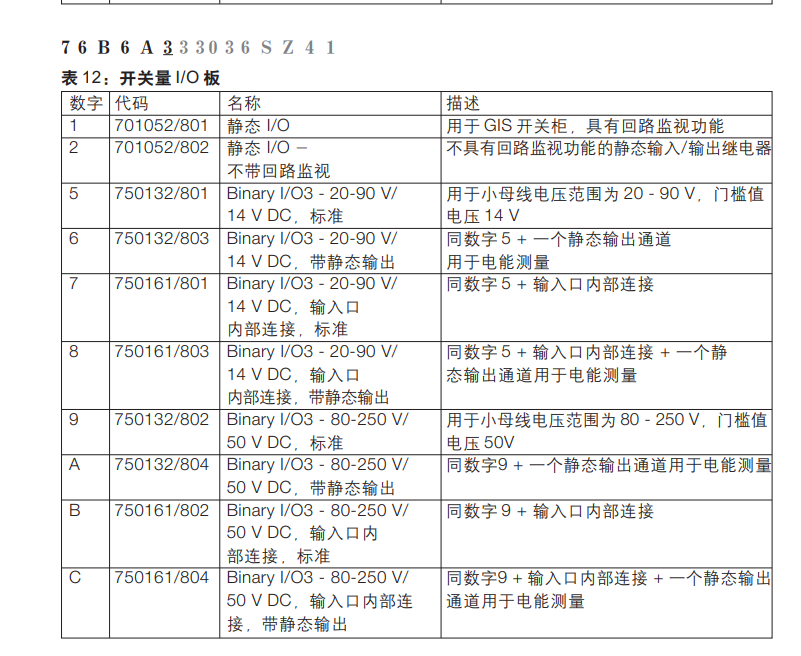

第六到第九位都是开关量板卡，最多可以加三块板卡。现在的新装置只一般只使用D/F板卡，选择两个板卡的区别主要在于原先的电压等级，如果是110V则选用D板卡，220V则是F板卡，如果原先是静态板卡则没法从序列号上看出来电压，则需要了解现场情况。

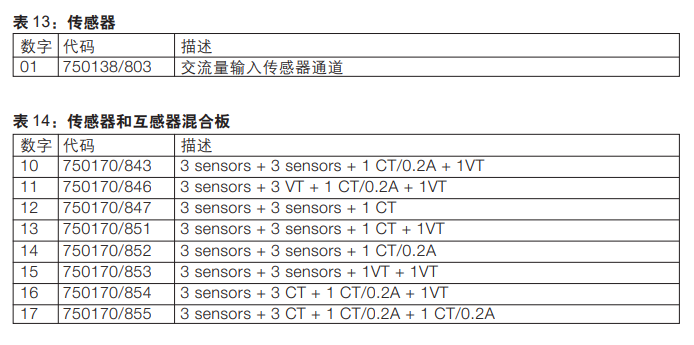

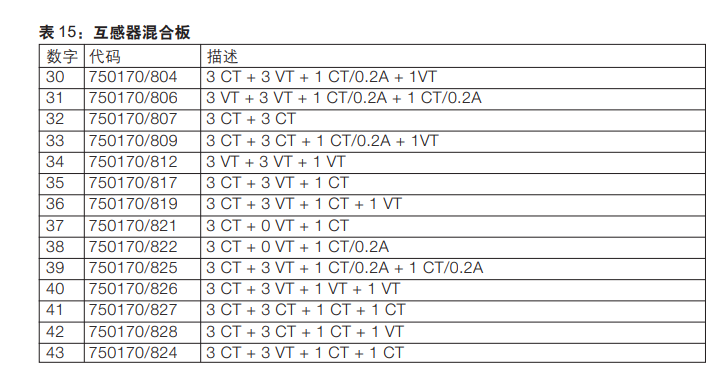

第十和第十一位数字则是代表原来的传感器和互感器板卡，这个也是一样，可以与原先保持一致或进行增添。

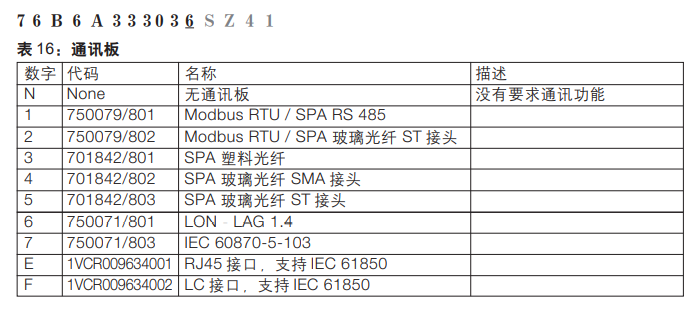

第十二位则是通讯板卡，这个的原则也是一样，原先是什么通讯现在保持什么通讯即可，如果要增添通讯则需要询问技术选择合适的板卡。

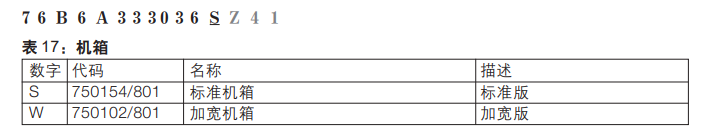

第十三位则是机箱的大小，我们常见的都是S,即标准机箱。

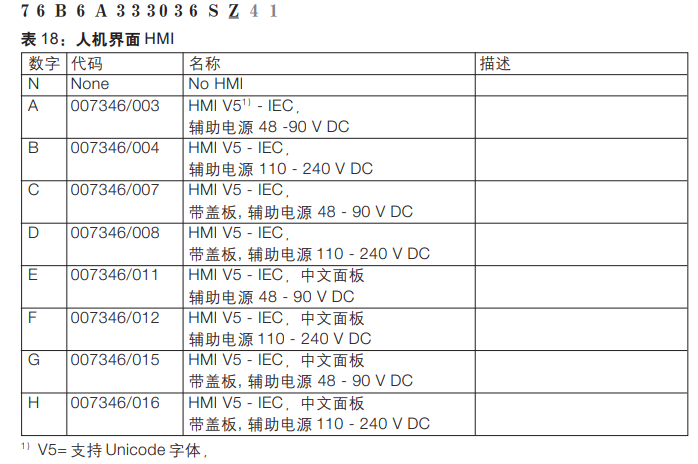

第十四位则是HMI的类型，主要就是U和V，分为有无盖板的区别。

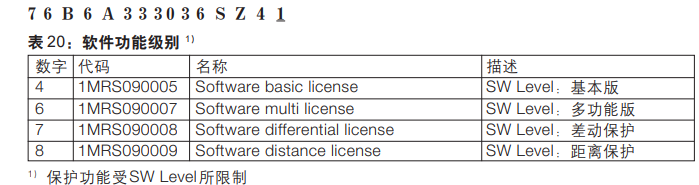

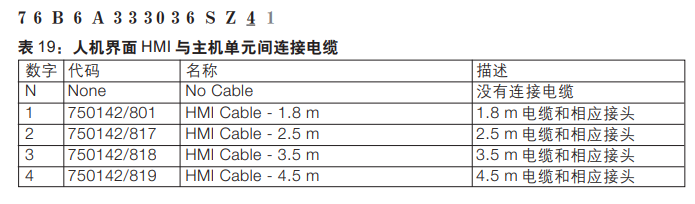

第十五和第十六位一般选择36即可，分别是电缆长度和软件版本。

这样就全部说完了，当然，实际的选型肯定还涉及到更多的东西和要求，并不是一成不变的，包括可能并不选用原型 号进行替代，这样的话就需要针对现场和需求进行选型，如果对这方面感兴趣以及有需要对选型进行了解的，欢迎随时联系我们。
